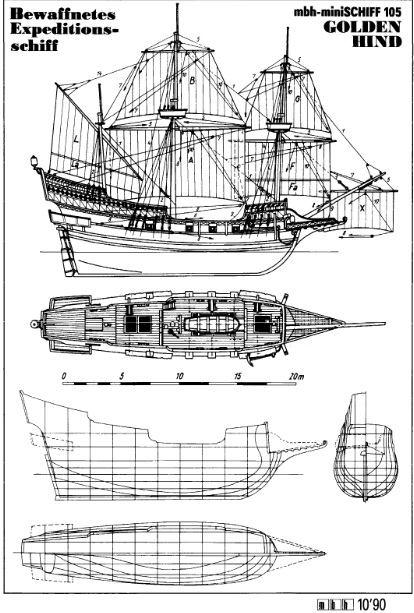

Чертёж, представленный на листе mbb-miniSchiff 105, демонстрирует классическую трёхмерную реконструкцию одного из самых известных английских парусников эпохи Великих географических открытий — галеона Golden Hind, корабля с которого Френсис Дрейк совершил свое кругосветное плавание в 1577–1580 гг.

Данный план — не просто технический эскиз, а детальная схема, ориентированная на моделистов и энтузиастов исторического судомоделизма. Он аккуратно воспроизводит конструктивные особенности позднеренессансного галеона, совмещая элементы военного и экспедиционного корабля.

1. Что изображено на чертеже

Чертёж состоит из нескольких ключевых проекций, каждая из которых помогает точно представить форму и компоновку корабля:

Боковой вид (силуэт корабля)

Верхняя часть листа показывает галеон в профиле. Эта проекция особенно ценна для моделистов, поскольку позволяет:

• увидеть общий прогиб киля и подъём форштевня;

• оценить форму фальшбортов;

• понять расположение мачт и рангоута;

• рассмотреть пропорции кастелей — форкастеля и ахтеркастеля.

Особенно хорошо прослеживается «ступенчатость» кормовой части — характерная черта английских боевых кораблей XVI века.

2. Верхняя палуба и расположение помещений

Средняя часть чертежа содержит палубный план с размещением всех основных элементов:

• гребной люк,

• пушечные орудия на открытой палубе,

• бочки и грузовые отсеки,

• расположение люков, трапов, рулевой балки.

План показывает, что «Золотая Лань» была вооружённым экспедиционным судном, совмещающим функции торговца, разведчика и капера.

3. Теоретический чертёж корпуса (шпангоуты)

Нижняя часть листа традиционно включает:

Продольный разрез

Отлично видна «ломаная» линия остроконечного носа и расширенный мидель — классические формы галеонов, обеспечивавшие:

• устойчивость в длительных океанских переходах,

• хорошую грузоподъёмность,

• относительную маневренность в бою.

Вид снизу и покатность бортов

Форма днища близка к барильной — это помогало выдерживать длительные плавания, не теряя скорости при умеренных ветрах.

Поперечные шпангоуты

Показывают сложный профиль корпуса с характерным «разбуханием» в средней части и сильным сужением к форштевню. Такой дизайн был необходим для:

• уменьшения сопротивления волне,

• сохранения прочности без излишнего веса,

• размещения пушечных палуб.

4. Почему этот чертёж ценен для моделистов

Этот план — идеальная база, если вы создаёте:

• бумажную модель,

• деревянный каркасный макет,

• 3D-модель для печати,

• шпангоутный набор.

Преимущества схемы:

1. Точные пропорции — соотношение длины, ширины и высоты близко к историческому оригиналу.

2. Понятная сетка размеров — присутствует линейная шкала до 20 м.

3. Полная теоретическая часть — поперечные и продольные сечения.

4. Прорисованная палубная архитектура — важно для деталировщиков и тех, кто делает открытые палубы.

5. Исторический контекст модели

«Golden Hind» стал символом английской морской экспансии и одним из самых знаменитых кораблей, когда-либо плавающих под флагом королевства. Именно на нём Дрейк:

• пересек Тихий океан,

• открыл новые маршруты,

• захватил богатейший испанский галеон «Nuestra Señora de la Concepción»,

• обогнул земной шар.

Галеон отличался:

• относительно небольшими размерами,

• хорошей мореходностью,

• надёжностью корпуса,

• возможностью установки внушительного оружия.

Именно такие суда стали прототипами будущих английских линейных кораблей.

6. Для какого уровня моделистов подходит чертёж

Начинающие смогут собрать упрощённую модель, используя только боковой силуэт и палубный план.
Опытные моделисты получат от чертежа максимум — благодаря теоретической части можно создать исторически точный каркас.

Заключение

Чертёж галеона Golden Hind (1577) — это аккуратно выполненный и информативный материал, позволяющий глубоко понять конструкцию известнейшего корабля эпохи Великих географических открытий. Он идеально подходит как для коллекционеров, так и для судомоделистов, стремящихся к максимальной исторической достоверности.

Такие чертежи — важная часть морской истории, позволяющая нам воссоздавать и сохранять наследие великих кораблей прошлого.
