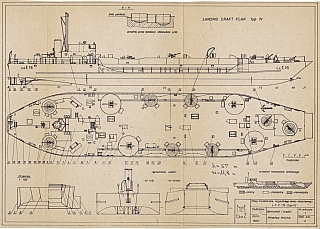

Чертёж модели Десантного корабля ПВО / landing craft FLAK для сборки и историческая справка
- Название:Чертёж модели Десантного корабля ПВО / landing craft FLAK для сборки и историческая справка
- Категория:Десантные корабли
- Период / век:После 1900 года
- Формат:jpeg/jpg
- Масштаб модели:1:100
- Размер:18,7 Мб.
- Сложность:Среднє
- Страна:Великобритания
Чертёж модели Десантного корабля ПВО / landing craft FLAK для сборки и историческая справка
Историческая сводка:
Landing Craft Flak (LCF) — это специализированный десантный корабль противовоздушной обороны, созданный Великобританией во время Второй мировой войны. Его основная задача заключалась в прикрытии сил высадки и конвоев от атак авиации противника. LCF стал одним из первых примеров превращения стандартных десантных судов в полноценные плавучие зенитные платформы.
Предпосылки создания
К началу 1941 года британские военные столкнулись с серьёзной проблемой:
-
традиционные десантные катера имели слабую защиту от ударов Люфтваффе;
-
крупные корабли ПВО не могли подходить к берегу из-за осадки;
-
во время операций на Средиземном море союзники несли потери от пикирующих бомбардировщиков Ju 87 и Ju 88.
Решение оказалось простым: взять корпус стандартного Landing Craft Tank (LCT) и переоборудовать его в корабль ПВО, установив мощные зенитные батареи. Так родился класс LCF.
Конструкция и вооружение
Основой служили корпуса LCT различных серий
Самыми распространёнными были переделки из:
-
LCT Mk.2
-
LCT Mk.3
Длина судов составляла около 58–60 метров, осадка — минимальная, что позволяло подходить почти вплотную к берегу и сопровождать десантные группы.
Вооружение
Зависело от модификации, но чаще всего включало:
-
8–10 зенитных пушек «Пом-Пом» (40 мм)
-
Oerlikon 20 мм (несколько установок)
-
усиленные боезапасные погреба;
-
дополнительные стойки и надстройки для повышения сектора обстрела.
Иногда устанавливались радары раннего обнаружения и прожекторные системы.
Особенности конструкции
-
Удаление танкового трюма и усиление палубы под артиллерию.
-
Добавление закрытых командных постов.
-
Расширение экипажа — до 60–70 человек.
-
Размещение орудий в двух линиях, чтобы обеспечить перекрёстный огонь.
Тактическая роль
LCF действовали как:
-
передвижные зенитные платформы, обеспечивающие прикрытие при высадке;
-
эскортные корабли ПВО, защищающие медленные десантные и транспортные суда;
-
огневые точки поддержки, подавляющие береговые позиции малокалиберным огнём.
Они не предназначались для перевозки войск или техники. Их миссия — защитить тех, кто высаживается.
Боевой путь
Средиземное море
LCF использовались при операциях на Мальте и в Северной Африке, где интенсивность воздушных атак была особенно высокой.
Нормандская операция (D-Day, 1944)
Это был момент их наибольшего применения. В составе корабельных групп поддержки LCF:
-
прикрывали зоны высадки от ударов германской авиации;
-
подавляли береговые позиции;
-
обеспечивали защиту транспортов в проливе Ла-Манш.
Несмотря на сильную нагрузку, корабли показали высокую эффективность в условиях малой дальности боя.
Преимущества и недостатки
Плюсы:
-
сильное зенитное вооружение при небольшой осадке;
-
высокий темп стрельбы и широкие сектора обстрела;
-
возможность сопровождать самые маленькие десантные катера;
-
дешёвость и скорость переделки из LCT.
Минусы:
-
слабая бронезащита;
-
малая скорость;
-
уязвимость для артиллерийского огня и торпед;
-
ограниченная дальность плавания.
Значение и наследие
LCF стали важным компонентом союзных десантных операций. Несмотря на ограниченные размеры, они внесли значительный вклад в повышение выживаемости конвоев и групп высадки.
К концу войны большинство LCF было списано или передано на хранение, так как их роль утратила актуальность с развитием авиации и ракетных систем. Однако именно они стали прообразом будущих кораблей огневой поддержки малых десантов.
Заключение
Landing Craft Flak — одна из малоизвестных, но чрезвычайно важных страниц истории морских десантных сил Второй мировой войны. Комбинация простой конструкции, плотного зенитного вооружения и способности действовать у самого берега сделала LCF незаменимыми в операциях союзников от Средиземного моря до Нормандии.
