Mayflower был построен около 1607 года как транспортное и грузовое судно. Его основное назначение — перевозка шерсти, вина, угля и других товаров по европейским маршрутам. В битвах корабль не участвовал, однако имел лёгкое вооружение для защиты от корсаров.

В 1620 году он совершил свой самый знаменитый рейс, доставив из Плимута в Новый Свет 102 пассажиров, известных как Пилигримы. Этот переход стал фундаментом будущей колонии Плимут и вошёл в историю основания Соединённых Штатов.

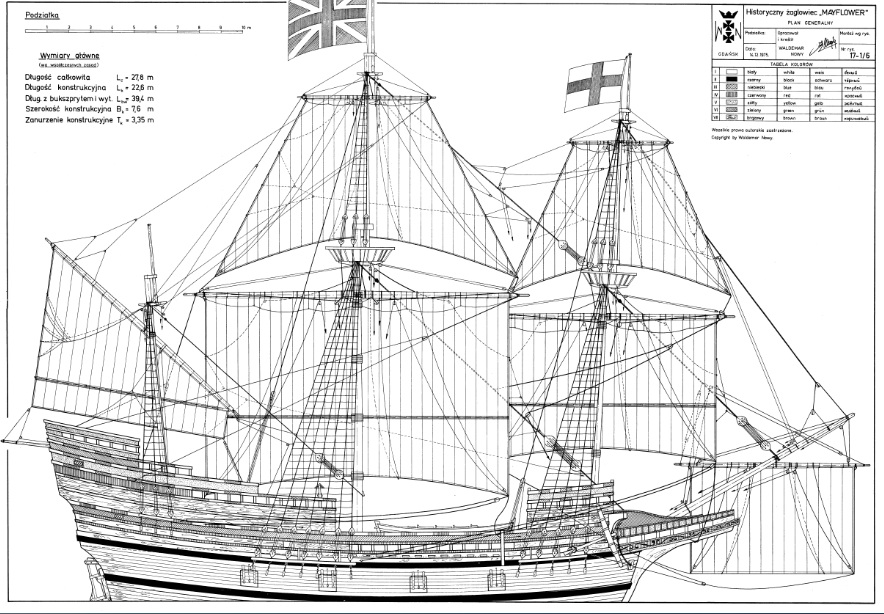

На чертеже отражены реальные габариты, совпадающие с историческими оценками:

• Длина общая (L₀): 27,8 м

• Длина по корпусу (Lₖ): 22,5 м

• Длина с бушпритом: 34,2 м

• Ширина: 7,6 м

• Осадка: ~3,35 м

Эти размеры подтверждают, что Mayflower был крупным, но компактным торговым галеоном — значительно меньше боевых кораблей того времени.

Описание конструкции по чертежу

Чертёж, который ты предоставил, выполнен в лучших традициях европейских моделистских планов. Он даёт чёткое понимание пропорций, рангоута, формы корпуса и основного вооружения.

1. Корпус и обводы

На чертеже отчётливо видно:

• Высокая кормовая надстройка с двумя ярусами кают и украшенным форштевнем — типичная черта торговых галеонов.

• Длинный, несколько заваленный внутрь борт.

• Сильный "пузатый" мидель-шпангоут — для увеличения грузоподъёмности.

• Характерное наклонное завершение форштевня.

• На корпусе расположены несколько пушечных портов, что подтверждает наличие лёгкого вооружения.

Обводы корпуса близки к английским средним галеонам периода 1580–1620 гг., что делает данную реконструкцию реалистичной.

2. Рангоут и такелаж

На основе чертежа можно выделить:

• Три мачты: фок-, грот- и бизань-мачта.

• Бушприт с прямым и косым такелажем.

• Фок- и грот-мачты несут по несколько прямых парусов: марселя, брамселя и курсовых.

• Бизань-мачта имеет латинский (косой) парус — важная особенность всех галеонов переходного периода.

• Подробно прорисованы ванты, стеньги, штаги и реи.

Такой рангоут обеспечивал достаточную скорость для трансатлантических переходов, хотя галеоны этого класса были медленнее маневренных военных кораблей.

3. Парусное вооружение

Чертёж показывает полный комплект парусов:

• Большие курсовые паруса на фок- и грот-мачтах

• Марселя и брамселя на верхних ярусах

• Латинский бизань-парус

• Небольшие косые паруса на бушприте

Общий вид парусности соответствует кораблям начала XVII века, когда сохранялся смешанный прямой и косой такелаж.

4. Палубы и надстройки

Видно следующее:

• Главная палуба с грузовыми люками

• Средняя палуба (междудечье), где размещены каюты и часть провизии

• Кормовые каюты капитана и офицеров

• Поднятая носовая надстройка — форкастль

Все эти элементы конструктивно типичны для торговых галеонов, которые должны были сочетать вместимость и устойчивость.

Заключение для моделистов

Данный чертёж — это подробная и точная реконструкция галеона Mayflower, полностью соответствующая историческим источникам, пропорциям и особенностям английских торговых судов начала XVII века.
