Mayflower — один из самых известных кораблей XVII века, вошедший в историю благодаря легендарному переходу «пилигримов» через Атлантику в 1620 году. На этом сравнительно небольшом торговом галеоне 102 переселенца достигли побережья Северной Америки и основали колонию Плимут.

Для моделистов Mayflower интересен классической архитектурой ранних английских галеонов, выразительными обводами корпуса, развитым рангоутом и сложным такелажем. Качественные чертежи, подобные приведённому вами примеру (чертёж №3), позволяют создать детализированную и исторически достоверную модель.

Историческая справка

Происхождение корабля

Точная дата постройки Mayflower неизвестна, но большинство исследователей относят её к 1607–1610 годам. Это был типичный английский торговый галеон грузоподъёмностью около 180 тонн, использовавшийся для перевозки вина, шерсти, соли и других товаров между Англией, Францией и Нидерландами.

Путешествие 1620 года

В 1620 году корабль был арендован Лондонской торговой компанией Merchant Adventurers для перевозки в Новый Свет группы английских пуритан-переселенцев.

Плавание началось 6 сентября и завершилось 21 ноября 1620 года. Море было штормовым, условия на борту — тяжёлыми: теснота, холод, высокая влажность и нехватка свежих продуктов. Тем не менее, Mayflower сумел довести колонистов до земли, которая позже станет одной из основ будущих Соединённых Штатов.

После высадки переселенцев Mayflower вернулся в Англию. Последние упоминания о корабле относятся к 1624 году, когда он, предположительно, был разобран из-за износа.

Конструкция Mayflower

Основные характеристики (по реконструкциям):

• Длина по килю: 25–27 м

• Длина общая: 32–33 м

• Ширина: около 7,5–8 м

• Водоизмещение: ~180 тонн

• Вооружение: от 12 до 18 пушек

• Тип: трёхмачтовый галеон с развитым рангоутом

Корпус имел традиционный для галеонов вид:

• высокий форштевень с баковой надстройкой;

• массивный ахтерштевень и кормовая надстройка (ют);

• характерный «ломаный» профиль корпуса;

• усиленные шпангоуты и толстую обшивку;

• выпуклый форштевень, обеспечивающий неплохие мореходные качества.

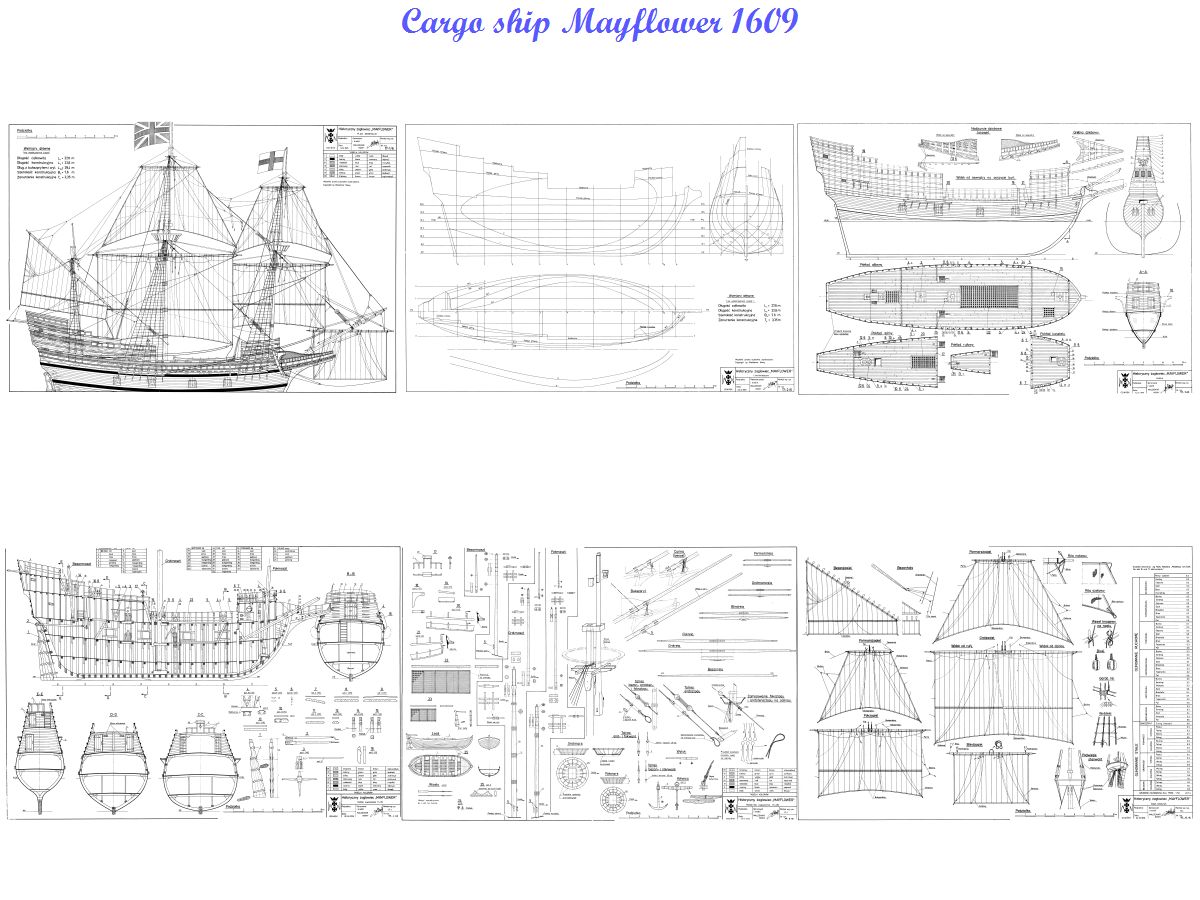

Описание чертежей модели Mayflower №3

По вашему примеру видно, что комплект включает полный набор профессиональной документации, подходящий для постройки точной масштабной модели.

1. Боковая проекция

• Полный вид корабля с рангоутом.

• Все три мачты с маркировкой деталей.

• Полная схема такелажа: ванты, штаги, рейдовые снасти.

• Расположение пушечных портов, люков, фальшбортов, украшений.

2. Теоретический чертёж (обводы корпуса)

• Батоксы, шпангоуты и ватерлинии.

• Носовые и кормовые шпангоуты.

• Продольные разрезы корпуса.

• Чертежи киля, форштевня и ахтерштевня.

3. Палубные планы

• Верхняя, средняя и нижняя палубы.

• Схемы расположения кают, складов, камбуза и грузовых трюмов.

• Раскладка пушек, пушечных портов и боекомплекта.

• Конструкции трапов, люков, шлюпбалок.

4. Каркасная система для сборки модели

• Шпангоуты в масштабе с размерами.

• Детали корпуса для лазерной резки.

• Наборная схема килевой рамки.

• Форма бортовых панелей и планки обшивки.

5. Рангоут, снасти и паруса

• Чертежи всех мачт, рей и бушприта.

• Детализация стоячего и бегучего такелажа.

• Пропорции и форма всех парусов.

• Схемы крепления блоков, талей, утлегаря.

Этот набор чертежей позволяет собрать модель, максимально соответствующую историческим реконструкциям Mayflower начала XVII века.

Рекомендации для моделистов

1. Оптимальный масштаб — 1:60–1:72: позволяет проработать все элементы такелажа.

2. Каркасная сборка корпуса — наиболее точный метод для галеонов.

3. Паруса лучше шить из тонкой суровой ткани (батист, полулён).

4. Такелаж — одна из самых сложных частей модели, рекомендуется использовать нитки разной толщины и цвета.

5. Окраска:

   • корпус — тёмно-коричневый или чёрный;

   • надстройки — охра, красный;

   • рангоут — орех или дуб;

   • паруса — кремовые или светло-бежевые.

Заключение

Mayflower — легендарный корабль, сыгравший знаковую роль в истории освоения Северной Америки. Для моделистов он представляет собой отличный баланс сложности и выразительности: уникальные обводы галеона, богатый такелаж и красивая историческая компонента делают его постройку особенно увлекательной.
