«Чёрная жемчужина» — один из самых узнаваемых пиратских кораблей в современной культуре. Несмотря на то что оригинал является кинематографическим вымыслом, его внешний облик, пропорции и конструктивные линии основываются на реальных кораблях XVII века — прежде всего на поздних английских и испанских галеонах, а также на быстрых каперских судах.

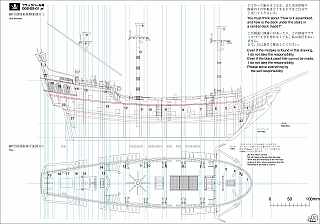

Предоставленный чертёж представляет собой детализированную модельную проекцию: вид сбоку (Side elevation) и палубный план (Plan) с разметкой шпангоутов, палубных линий, корпусных сечений, ватерлинии и шкалы в миллиметрах.

1. Историческая база: прототипы и эпоха

Хотя «Чёрная жемчужина» принадлежит миру фантазии, её архитектура соответствует:

• галеонам середины–конца XVII века;

• судам с удлинённой ватерлинией и низким форштевнем;

• кораблям, построенным для скорости и дальних переходов;

• каперским и корсарским кораблям, переделанным под нужды пиратов.

Характерные признаки, отражённые в чертеже:

• вытянутый корпус с плавной “S-образной” линией палубы;

• умеренно высокая корма;

• относительно низкий форштевень;

• три мачты классического галеонного типа;

• большой развал бортов в средней части.

2. Общая архитектура корпуса

Схема показывает:

Корпус

• Сильный продольный изгиб палубы (шилла) характерен для галеонов.

• Широкая мидель-часть обеспечивает устойчивость и грузоподъёмность.

• Бортовая конструкция усилена частыми шпангоутами (поз. 1–19).

Ватерлиния (Waterline)

На чертеже она отмечена голубой линией.
Форма подводной части корпуса обеспечивает высокую скорость на полном ходу.

Ноc (V-head / Figurehead area)

У «Чёрной жемчужины» характерный удлинённый носовой бушприт под углом, что даёт агрессивный силуэт и увеличивает площадь рангоута.

3. Палубная структура

По плану палубы видны следующие зоны:

1. Бак (форкастль) — относительно низкий, облегчённый.

2. Главная палуба, на которой размещены:

   • входы в нижние палубы,

   • люки,

   • лафеты пушек,

   • основные рабочие зоны экипажа.

3. Кватердек (кормовая надстройка) — место капитана, навигационной рубки и командных помещений.

4. Штурманская и капитанская каюты — судя по чертежу, имеют увеличенный объём и расположены почти на всю ширину кормы.

4. Вооружение

На боковой проекции видна классическая схема для лёгкого пиратского галеона:

• одна артиллерийская палуба;

• 12–16 пушечных портов на один борт;

• несколько лёгких орудий на баке и корме.

Пираты ценили не тяжёлые батареи, а мобильность:
легкие пушки, быстрый манёвр, бортовой залп — всё это хорошо читается в чертеже.

5. Рангоут и парусность

На модели присутствуют три мачты:

1. Фор-марса

2. Главная мачта (Main mast) — самая высокая

3. Бизань-мачта

Носовой бушприт выполнен под большим углом, что соответствует кинообразу и увеличивает площадь стакселей.

Площадь парусов у «Чёрной жемчужины» по аналогии с оригинальными галеонами могла достигать 650–800 м², позволяя развивать приличную скорость.

6. Особенности чертежа, на которые стоит обратить внимание

В правом верхнем углу указано примечание автора схемы:

Даже если на чертеже есть ошибки, автор ответственности не несёт.
Все технические решения по сборке моделист принимает самостоятельно.

Это говорит о том, что чертёж предназначен именно для самостоятельной постройки модели — деревянной или картонной.

Также по чертежу видно:

• высокая точность шпангоутных линий — для сборки каркаса;

• выделенные контуры борта красным цветом — для объяснения внутренней геометрии;

• обозначения толщины бортов и расположения ступеней под палубой;

• шкала в мм, что позволяет распечатать схему в нужном масштабе.

7. «Чёрная жемчужина» в моделизме

Эта модель любимая среди судомоделистов благодаря:

• эффектной внешности;

• сложной, но красивой кормовой архитектуре;

• выразительной линии палубы;

• комбинированному типу корпуса (реальные галеоны + вымышленные элементы);

• крупному количеству декоративных деталей.

Чертёж идеально подходит для:

• построения 3D-модели;

• выпиливания по фанере;

• сборки каркасной модели;

• масштабных моделей 1:50 – 1:100.

Заключение

Галеон «Чёрная жемчужина» — это яркий образ позднего галеона XVII века, адаптированного под нужды пиратского флота. По представленной схеме видно, что корабль сочетает реальные исторические элементы и художественную стилизацию: вытянутый корпус, мощная корма, три мачты, развитый парусный план и удобная палубная архитектура.

Такой чертёж — отличная база для создания точной модели, реконструкции или исследовательской работы.
