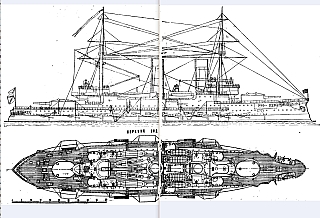

Чертёж модели Эскадренного броненосца Слава / Battleship pre dreadnought Slava (1905) для сборки и историческая справка
- Название:Чертёж модели Эскадренного броненосца Слава / Battleship pre dreadnought Slava (1905) для сборки и историческая справка
- Категория:Броненосцы / Линкоры
- Период / век:После 1900 года
- Формат:tif
- Масштаб модели:1:?
- Размер:0,30 Мб.
- Сложность:Среднє
- Страна:Россия
Чертёж модели Эскадренного броненосца Слава / Battleship pre dreadnought Slava (1905) для сборки и историческая справка
Историческая сводка:
Эскадренный броненосец «Слава» — один из последних кораблей доредноутной эпохи российского императорского флота. Построенный в 1901–1905 годах, он став символом стойкости Балтийского флота, проявив себя в годы Першої світової війни та особо — в Моонзундском сражении 1917 года. Несмотря на устаревшую конструкцию, «Слава» до последнего вела бой против значительно более мощных германских дредноутов.
Создание и технические характеристики
Броненосец «Слава» был построен на Балтийском заводе в Санкт-Петербурге и относился к типу «Бородино». Эти корабли были развитием французской школы кораблестроения и стали одними из самых мощных броненосцев России до появления дредноутов.
Основные характеристики:
-
Тип: эскадренный броненосец (pre-dreadnought)
-
Водоизмещение: около 13 500 тонн
-
Длина: 121 м
-
Ширина: 23 м
-
Осадка: до 8,9 м
-
Силовая установка: паровые машины тройного расширения
-
Скорость: 18 узлов
-
Броня:
-
пояс до 194 мм
-
башни главного калибра до 254 мм
-
-
Вооружение:
-
4 × 305-мм орудия (2 башни)
-
12 × 152-мм орудий
-
малокалиберная артиллерия
-
торпедные аппараты
-
Несмотря на солидное вооружение, к моменту ввода в строй корабль уже уступал новейшим мировым образцам, так как в 1906 году появился революционный HMS Dreadnought, который сделал все предшествующие броненосцы устаревшими.
Служба до Первой мировой войны
В отличие от большинства кораблей своего типа, «Слава» не участвовала в Цусимском сражении. Строительство затянулось, и броненосец не успел к выходу Второй Тихоокеанской эскадры. Это спасло его от судьбы большинства кораблей, погибших или попавших в плен.
До 1914 года «Слава» служила на Балтике, участвовала в учениях, приемах и боевой подготовке флота.
Первая мировая война: защита Рижского залива
С началом войны броненосец был включён в состав сил, прикрывавших Рижский залив. В 1915 году «Слава» участвовала в отражении нескольких германских попыток прорыва в залив.
Ключевые моменты службы:
-
под огнём германских кораблей удерживала позиции у Ирбенского пролива;
-
неоднократно получала повреждения, но успешно ремонтировалась;
-
поддерживала русские войска огнём артиллерии.
Несмотря на техническое отставание, «Слава» успешно выполняла задачи благодаря грамотным действиям экипажа и выгодному использованию мелководий.
Моонзундское сражение (1917)
Самый известный эпизод — оборона Моонзундского архипелага в октябре 1917 года. «Слава» вступила в бой с германскими дредноутами «König» и «Kronprinz», превосходящими её и по артиллерии, и по дальности стрельбы.
Броненосец получил тяжёлые повреждения, потерял управление и начал осаживаться. Чтобы корабль не достался противнику, командование приняло решение:
Затопление «Славы»
31 октября (13 ноября) 1917 года экипаж самостоятельно затопил броненосец на фарватере. Корабль лёг на грунт, перекрыв путь в пролив, и тем самым задержал продвижение германского флота.
Историческое значение
Эскадренный броненосец «Слава» стал одним из символов Балтийского флота времён Первой мировой войны. Несмотря на устаревание, слабую дальность стрельбы и проблемы с машинной установкой, корабль:
-
проявил высокую стойкость в бою;
-
сыграл ключевую роль в обороне Рижского залива;
-
стал одним из немногих российских броненосцев, противостоявших дредноутам.
Для моряков «Слава» стала примером исполнения долга и мужества — корабль погиб, но задачу выполнил.
Интересные факты
-
«Слава» была единственным кораблём типа «Бородино», который служил до 1917 года — остальные погибли в Цусиме.
-
В 1912 году броненосец впервые в истории Балтийского флота участвовал в стрельбах на дистанцию более 100 кабельтовых.
-
Остов корабля до сих пор лежит на дне у Моонзунда, частично сохранившийся.
