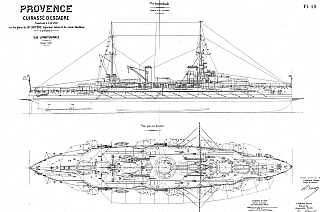

Чертёж модели Линкора Прованс / Battleship PROVENCE (1913) для сборки и историческая справка
- Название:Чертёж модели Линкора Прованс / Battleship PROVENCE (1913) для сборки и историческая справка
- Категория:Броненосцы / Линкоры
- Период / век:После 1900 года
- Формат:tif
- Масштаб модели:1:?
- Размер:25 Мб.
- Сложность:Среднє
- Страна:Франция
Чертёж модели Линкора Прованс / Battleship PROVENCE (1913) для сборки и историческая справка
Историческая сводка:
Линкор «Прованс» (фр. Provence) — один из трёх кораблей серии «Бретань», построенных для военно-морских сил Франции перед Первой мировой войной. Корабль стал развитием предыдущего типа «Курбэ» и отражал стремление французского флота усилить свои силы в Средиземном море на фоне нарастания германской и австро-венгерской угрозы.
Проектирование и строительство
Работы над проектом начались в 1911 году. Франция стремилась увеличить огневую мощь линейных кораблей, не выходя за ограничение по водоизмещению, принятому в те годы.
Ключевые отличия типа «Бретань»:
-
новое, более тяжёлое калиброванное 340-мм артиллерийское вооружение;
-
усиленная броневая защита, особенно в центральной части корпуса;
-
модернизированная энергетическая установка.
«Прованс» строился на верфи Arsenal de Lorient.
Заложен — 1912, спущен на воду — 20 апреля 1913, введён в строй — июнь 1915.
Технические характеристики
Водоизмещение: около 26 600 т (полное — до 28 800 т)
Длина: 166 м
Ширина: 27 м
Осадка: 9 м
Вооружение
-
10 × 340 мм орудий в пяти башнях по две;
-
20 × 138 мм орудий вспомогательной артиллерии;
-
несколько счетверённых 47-мм пушек для противоминной защиты;
-
позднее — зенитное вооружение, добавленное в межвоенный период.
Бронирование
-
Главный пояс — 270 мм
-
Барбеты — до 300 мм
-
Лоб башни — 340 мм
-
Палуба — 40–70 мм
Силовая установка
-
18 котлов, паровые турбины
-
Мощность — около 43 000 л.с.
-
Скорость: до 21 узла
Экипаж — около 1300 человек.
Служба в Первой мировой войне
Хотя корабль был принят на вооружение в разгар войны, его участие в боевых действиях было ограниченным.
Основные задачи линкора:
-
поддержка сил Антанты в Средиземном море;
-
блокада австро-венгерского флота в Адриатике;
-
участие в охранении транспортов и крупных соединений.
Из-за ограниченной активности противника и осторожной стратегии французского командования линкор не участвовал в крупном артиллерийском сражении.
Межвоенный период и модернизации
В 1920–1930-е годы «Прованс» прошёл несколько этапов обновления:
-
усиление противовоздушной артиллерии;
-
улучшение систем управления огнём;
-
модернизация котлов и турбин;
-
установка катапульты для гидросамолётов (временно).
Корабль рассматривался как наиболее боеспособный из серии.
Вторая мировая война
К началу Второй мировой «Прованс» служил флагманом французского флота. После капитуляции Франции перешёл под контроль правительства Виши.
Трагедия в Мерс-эль-Кебир (1940)
3 июля 1940 года британский флот атаковал французские корабли, опасаясь их перехода к Германии. «Прованс» получил тяжёлые повреждения и был затоплен экипажем на мелководье, чтобы избежать захвата.
Позднее его подняли, восстановили и перевели в Тулон.
Самозатопление в Тулоне (1942)
27 ноября 1942 года французский флот затопил свои корабли, чтобы они не достались Вермахту. «Прованс» был снова затоплен — на этот раз окончательно как боевое судно.
Послевоенная судьба
После войны корабль был поднят, частично демонтирован и превращён в корпус-склад.
Окончательно разобран на металл в 1954–1955 годах.
Оценка и значение
«Прованс» — типичный представитель дредноутов первой волны, сочетающий мощную артиллерию и удачное бронирование. Хотя он не участвовал в больших морских сражениях, его долгая служба отражает судьбу французского флота первой половины XX века:
-
построен на подъёме военно-морской гонки;
-
пережил две мировые войны;
-
стал участником трагических событий межсоюзнического конфликта в Мерс-эль-Кебир;
-
завершил путь в Тулоне, как и многие корабли флота Виши.
Сегодня линкор «Прованс» остаётся заметной вехой в истории французского кораблестроения и интересным объектом для исследователей и кораблестроителей-моделистов.
