Чертёж модели Линкора Ришельё / Battleship Richelieu (1939) для сборки и историческая справка
- Название:Чертёж модели Линкора Ришельё / Battleship Richelieu (1939) для сборки и историческая справка
- Категория:Броненосцы / Линкоры
- Период / век:После 1900 года
- Формат:jpeg/jpg
- Масштаб модели:1:?
- Размер:1 Мб.
- Сложность:Среднє
- Страна:Франция

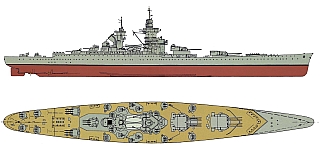

Чертёж модели Линкора Ришельё / Battleship Richelieu (1939) для сборки и историческая справка
Историческая сводка:
«Ришельё» — французский линкор типа Richelieu, головной корабль серии, построенный в конце 1930-х годов как ответ на усиление флотов Италии и Германии.
Это был один из самых современных европейских линкоров своего времени, сочетавший высокую скорость, мощное вооружение и оригинальные инженерные решения.
Корабль назван в честь кардинала Армана Жана дю Плесси, герцога де Ришельё — выдающегося государственного деятеля Франции XVII века.
Дата закладки: 22 октября 1935
Спуск на воду: 17 января 1939
Ввод в строй: апрель 1940
Конструктивные особенности
Главная идея проекта
Франция стремилась создать корабль, способный противостоять итальянским линкорам типа «Литторио» и немецким «Бисмаркам». Главный акцент делался на:
-
сильную броневую защиту,
-
отличную скорость для манёвренного боя,
-
мощный залп из сверхкрупных орудий.
Вооружение
Главный калибр
-
8 × 380 мм орудий, размещённых в двух четырёхорудийных башнях в носу.
Такая компоновка была необычной: французские инженеры хотели минимизировать площадь бронирования и обеспечить максимальную защиту носовой части.
Орудия могли стрелять 884-кг снарядами на дистанции до 41 км.
Средний и зенитный калибр
Первоначально состоял из двуствольных 152-мм и 100-мм установок, но во время модернизации в США (1943) система ПВО была радикально усилена американскими 40-мм «Бофорс» и 20-мм «Эрликонами».
Броневая защита
Броневой пояс: 330 мм
Башни ГК: до 430 мм
Барбеты: 405 мм
Палубы: до 170 мм
Защита считалась одной из лучших среди линкоров своего периода, оптимизированной для отражения снарядов и торпед.
Ходовые качества
-
Полное водоизмещение: ≈49 000 т
-
Мощность энергетической установки: 150 000 л.с.
-
Скорость: до 32 узлов — очень высокий показатель для линкора.
-
Дальность хода: 8 400 миль на 20 узлах.
«Ришельё» был способен вести бой при скорости, сравнимой с тяжёлыми крейсерами, что давало тактическое преимущество.
Боевая служба
1940: уход в Дакар
После падения Франции корабль ушёл в Дакар (Сенегал), где позднее участвовал в отражении атак британского флота в ходе операции «Менассе» (Operation Menace).
В одном из боёв обстреливал британские линкоры «Барэм» и «Резолюшн».
1943: переход на сторону Свободной Франции
После примирения с союзниками «Ришельё» отправился в США, где прошёл глубокую модернизацию, полностью обновив системы управления огнём и ПВО.
1944–1945: служба в Индийском океане
Линкор вошёл в состав британского Восточного флота и участвовал в операциях против Японии:
-
обстрел береговых объектов на Суматре,
-
сопровождение авианосных соединений.
Послевоенная служба
После войны «Ришельё» служил в Индокитае, где применял артиллерию по береговым целям во время конфликта 1946–1947 гг.
Списан в 1967 г., разобран на металл в 1968–1969 гг.
Значение и наследие
Линкор «Ришельё» стал:
-
крупнейшим и самым совершенным французским линкором XX века,
-
одним из последних представителей эпохи линейных кораблей,
-
символом возрождения французского флота во время Второй мировой войны.
Его необычная компоновка, высокая скорость и мощная артиллерия сделали его уникальным образцом военно-морской инженерии.
