Чертёж модели Сторожевого катера СКА-065 / Patrol boat SKA065 (1943) для сборки и историческая справка
- Название:Чертёж модели Сторожевого катера СКА-065 / Patrol boat SKA065 (1943) для сборки и историческая справка
- Категория:Патрульные корабли
- Период / век:После 1900 года
- Формат:jpeg/jpg
- Масштаб модели:1:?
- Размер:0,57 Мб.
- Сложность:Среднє
- Страна:Россия

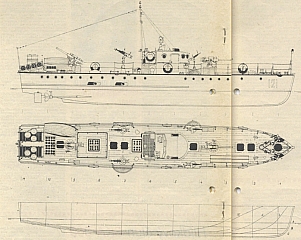

Чертёж модели Сторожевого катера СКА-065 / Patrol boat SKA065 (1943) для сборки и историческая справка
Историческая сводка:
Сторожевой катер СКА-065 — один из самых известных и героических кораблей класса МО-4, вошедший в историю своей исключительной стойкостью и боевой службой. Построенный в годы Второй мировой войны, этот небольшой деревянный катер стал символом мужественности, профессионализма экипажа и надежности советского малого флота.
Происхождение и назначение катеров МО-4
Серия МО-4 (малые охотники) создавалась как универсальные боевые катера для решения широкого круга задач:
-
противолодочная оборона;
-
конвойное и дозорное сопровождение;
-
охрана побережья и портов;
-
постановка дымзавес;
-
десантные и эвакуационные операции;
-
огневая поддержка с моря.
Несмотря на скромные размеры, катера этого проекта отличались высокой скоростью, маневренностью и удивительной живучестью. Корпус из трёхслойной древесины и девять водонепроницаемых отсеков позволяли судну выдерживать серьёзные повреждения и оставаться на плаву там, где металл раскалывался бы от попаданий.
СКА-065 стал одним из самых ярких представителей своего класса.
Технические характеристики СКА-065
| Параметр | Значение |
|---|---|
| Тип | Сторожевой катер МО-4 |
| Год | 1943 |
| Длина | ~ 27 м |
| Ширина | ~ 4 м |
| Водоизмещение | 50–56 т |
| Двигатели | 3 × ГАМ-34БС (по 850 л.с.) |
| Скорость | до 26–27 узлов |
| Экипаж | 18–22 человека |
| Вооружение | 45-мм пушки, ДШК, глубинные бомбы |
Такие характеристики делали катер отличным инструментом для работы на прибрежных участках и сопровождения транспортов в опасных районах.
Боевой путь СКА-065
Катер служил на Черном море и активно участвовал в операциях по защите коммуникаций, борьбе с подлодками и сопровождению судов. Экипаж неоднократно проявлял стойкость в условиях превосходящих сил противника.
Главная страница его героической истории — бой, в котором СКА-065 получил множественные повреждения, но не вышел из строя, сохранил управление и выполнил поставленную задачу. Благодаря грамотным действиям командира и сплоченной работе экипажа катер сумел вернуться на базу, хотя многие считали его обречённым.
За исключительное мужество корабль был удостоен звания гвардейского — редкая награда для катера такого класса.
Особенности конструкции и живучесть
СКА-065 стал известен благодаря сочетанию:
-
продуманной конструкции корпуса;
-
надёжности силовой установки;
-
возможности продолжать движение при тяжёлых повреждениях;
-
эффективного противолодочного вооружения;
-
высокой манёвренности на малых дистанциях.
Эти особенности делали МО-4 крайне опасным противником для подлодок и ценным защитником конвоев.
Судьба катера после войны
После окончания Великой Отечественной войны СКА-065 продолжил службу в составе пограничных войск. Катера этого типа ещё многие годы использовались как сторожевые, учебные и патрульные суда, продолжая выполнять важные задачи по охране морских рубежей.
Значение СКА-065 в истории флота
СКА-065 вошёл в историю как символ:
-
мужества экипажа малого флота;
-
инженерной продуманности проекта МО-4;
-
боевой устойчивости лёгких кораблей;
-
вклада малых катеров в общую победу на море.
Сегодня он остаётся важной частью военно-морского наследия и часто используется как вдохновение для моделистов, историков и исследователей морских операций Второй мировой войны.
