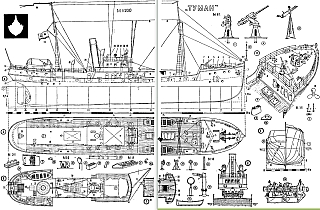

Чертёж модели Эскортного миноносца Туман / Destroyer escort Tuman (1931) для сборки и историческая справка
- Название:Чертёж модели Эскортного миноносца Туман / Destroyer escort Tuman (1931) для сборки и историческая справка
- Категория:Эсминцы, Патрульные корабли
- Период / век:После 1900 года
- Формат:tif
- Масштаб модели:1:200
- Размер:0,15 Мб.
- Сложность:Среднє
- Страна:Россия
Чертёж модели Эскортного миноносца Туман / Destroyer escort Tuman (1931) для сборки и историческая справка
Историческая сводка:
Сторожевой корабль «Туман» — один из представителей серии малых сторожевых кораблей типа «Ураган», разработанных в конце 1920-х годов для нужд Молодого Рабоче-Крестьянского Красного Флота. Эти корабли предназначались для несения дозорной службы, охраны водных районов, сопровождения конвоев и патрулирования побережья.
«Туман» был построен на Ленинградском заводе №190 (Балтийский завод) и вошёл в состав Северного флота. Для своего времени корабль отличался высокой скоростью и маневренностью, что позволяло эффективно выполнять задачи в условиях суровых северных морей.
Конструкция и технические характеристики
-
Тип: малый сторожевой корабль
-
Водоизмещение: около 490–530 т
-
Длина: ~56 м
-
Ширина: ~5,6 м
-
Осадка: ~2,6 м
-
Силовая установка: 2 дизеля по 1200–1300 л.с.
-
Скорость: до 22 узлов
-
Дальность плавания: до 3000 миль
-
Экипаж: 70–75 человек
Вооружение (на момент начала войны):
-
2 × 102-мм артиллерийские установки
-
2 × 45-мм полуавтоматические пушки
-
2 × 7,62-мм пулемёта
-
Возможность постановки мин и глубинных бомб
Несмотря на малый размер, корабли типа «Ураган» имели достаточно мощное артиллерийское вооружение, что позволяло им выполнять функции противолодочного и противокатерного дозорного корабля.
Служба на Северном флоте
Сторожевой корабль «Туман» нёс службу в Северном флоте, выполняя задачи:
-
охрана побережья Мурманска и Кольского полуострова,
-
патрулирование в Баренцевом море,
-
сопровождение рыболовных судов и транспортов,
-
противолодочная оборона подходов к базе флота.
С началом Великой Отечественной войны значение кораблей этого класса многократно возросло: небольшие, быстрые и манёвренные сторожевики были одними из немногих кораблей, которые могли действовать в сложных погодных условиях Арктики.
Гибель корабля
«Туман» погиб 10 августа 1941 года в результате столкновения с кораблями Кригсмарине. В ходе боя с немецкими эсминцами Z-4 и Z-16 сторожевой корабль принял неравный бой при обороне Мотовского залива. Несмотря на превосходство противника в огне и тоннаже, «Туман» вступил в бой, прикрывая советские конвои.
Корабль получил тяжёлые повреждения и затонул. Часть экипажа была спасена, но многие моряки погибли, исполняя свой долг.
Героизм экипажа «Тумана» стал примером стойкости североморцев в первые месяцы войны.
Память
-
Имя корабля увековечено в музеях Северного флота.
-
Модель «Тумана» выставлена в Военно-морском музее, часто используется как учебный пример кораблей типа «Ураган».
-
Корабль включён в перечни погибших сторожевых кораблей Северного флота, сыгравших важную роль в обороне Арктики.
Историческое значение
«Туман» стал символом первых оборонительных боёв в северных морях. Несмотря на небольшие размеры и ограниченное вооружение, он выполнял стратегически важные задачи, сопровождая конвои, отражая атаки подлодок и обеспечивая безопасность подходов к Мурманску. Его гибель в бою с крупными немецкими кораблями подчёркивает самоотверженность и решимость экипажа.
Сторожевые корабли типа «Ураган», включая «Туман», стали первой серией боевых кораблей СССР, которые активно участвовали в защите северных морских рубежей страны.
