Представленный чертёж Greek Trireme V sec. является подробной реконструкцией классической греческой триремы V века до н.э. — одного из самых известных и эффективных боевых кораблей античности. Именно такие суда составляли основу афинского флота в период его наибольшей военной мощи.

Историческая справка

Трирема (triērēs) получила своё название от трёх ярусов вёсел, расположенных в шахматном порядке. Эти корабли отличались высокой скоростью, манёвренностью и предназначались прежде всего для таранного боя.
В V веке до н.э. триремы участвовали в ключевых сражениях греко-персидских войн:

• у мыса Артемисий,

• при Саламине,

• при Микале.

Этот период считается эпохой сформированного, «классического» облика триремы.

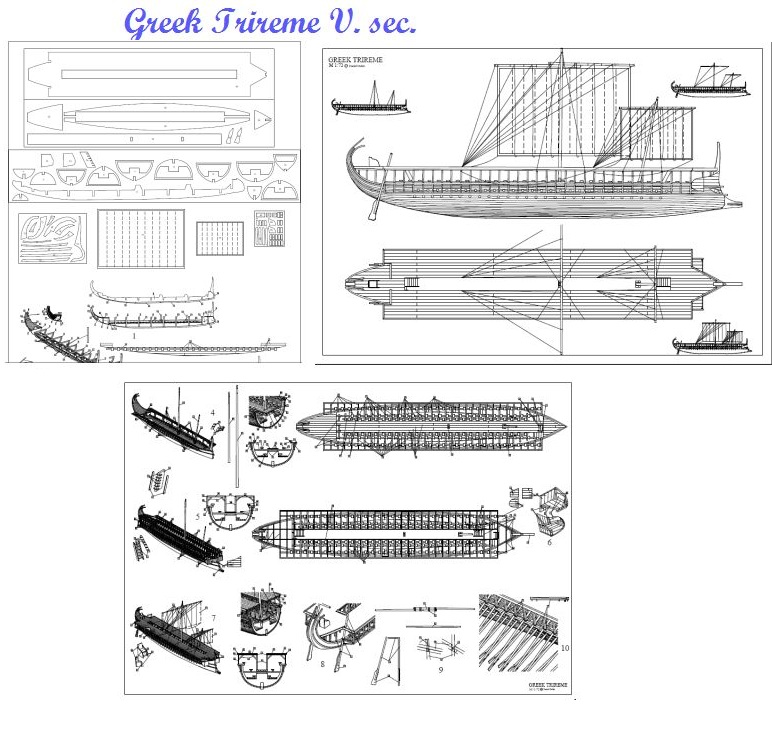

Описание комплекта чертежей

Комплект Greek Trireme V sec. включает несколько основных блоков:

1. Общий вид корабля

На чертеже представлены:

• профильный, верхний и фронтальный вид триремы,

• характеристики корпуса,

• форма носового тарана (embolon),

• схема парусного вооружения.

Это позволяет увидеть конструкцию судна в полном масштабе.

2. Шпангоуты и обводы корпуса

На подробных чертежах указаны:

• контуры поперечных шпангоутов,

• продольный набор,

• особенности носовой и кормовой части,

• конструкция киля и стрингеров.

Эти данные незаменимы для точного моделирования корпуса.

3. Конструктивные элементы

В комплект входят чертежи:

• палубы и её силовой схемы,

• рядов банок для гребцов,

• расположения посадочных мест трёх ярусов гребцов (верхний — thranites, средний — zygites, нижний — thalamites).

4. Схема расположения вёсел

Точное указание:

• угла наклона вёсел,

• их положения относительно корпуса,

• расстояний между ярусами.

5. Парус и такелаж

На чертеже отражены:

• размеры основного прямого паруса,

• мачта, реи,

• базовые элементы такелажа.

Назначение чертежа

Комплект можно использовать для:

● Создания масштабных моделей

Подходит для 1:48, 1:72, 1:100 и других масштабов.
Все элементы позволяют собрать как упрощённый, так и высокодетализированный вариант модели.

● Научных, музейных и учебных реконструкций

Чертежи основаны на исторических данных и подходят для:

• исследовательских проектов,

• реконструкций,

• оформления выставочных материалов.

● 3D-моделирования

Формы корпуса легко перенести в программы:
Blender, Rhino, Fusion 360, SolidWorks и др.

Особенности конструкции триремы

На чертежах хорошо прослеживаются ключевые черты корабля:

• длинный и узкий корпус, рассчитанный на скорость — до 9–10 узлов на вёслах;

• три яруса вёсел, обеспечивающих мощный разгон;

• небольшая осадка, позволяющая действовать у берега;

• металлический таран как основное оружие;

• лёгкая надстройка, так как корабль предназначался для скоростных манёвров, а не дальних путешествий.

Заключение

Чертёж Greek Trireme V sec. представляет собой точный и подробный набор технической документации, позволяющий воспроизвести один из легендарных кораблей Древней Греции. Это идеальная основа для моделистов, исследователей, исторических реконструкторов и всех, кто интересуется античным кораблестроением.
