Изготовление ведра. Судомоделизм.

xBOINGx | 0 комментариев | просмотров: 60 | Ведра

июл

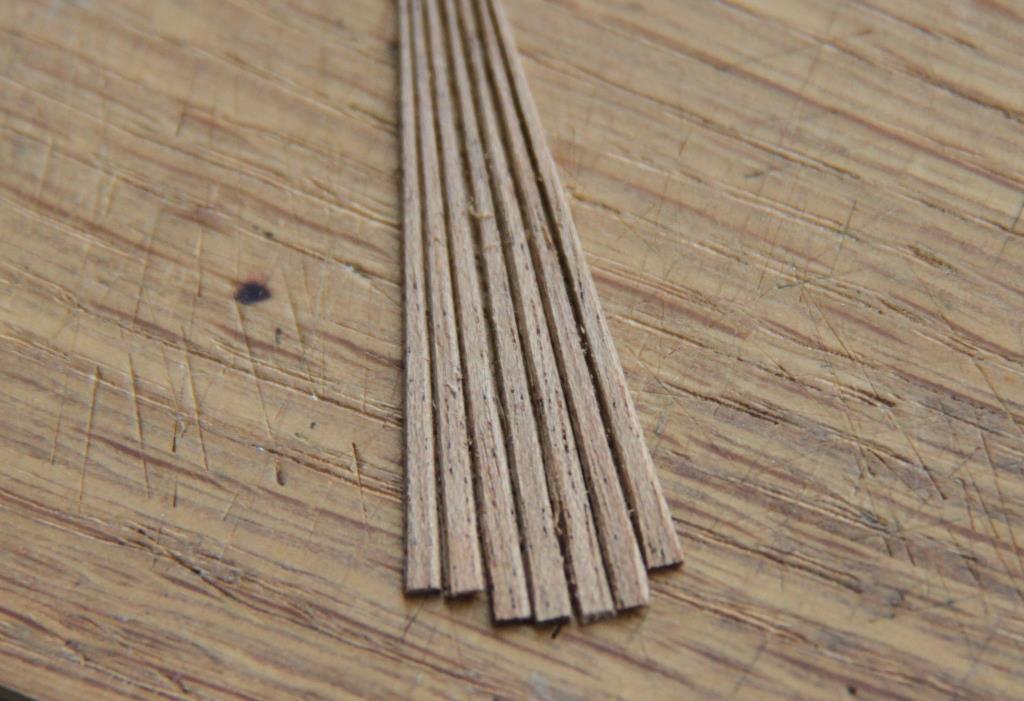

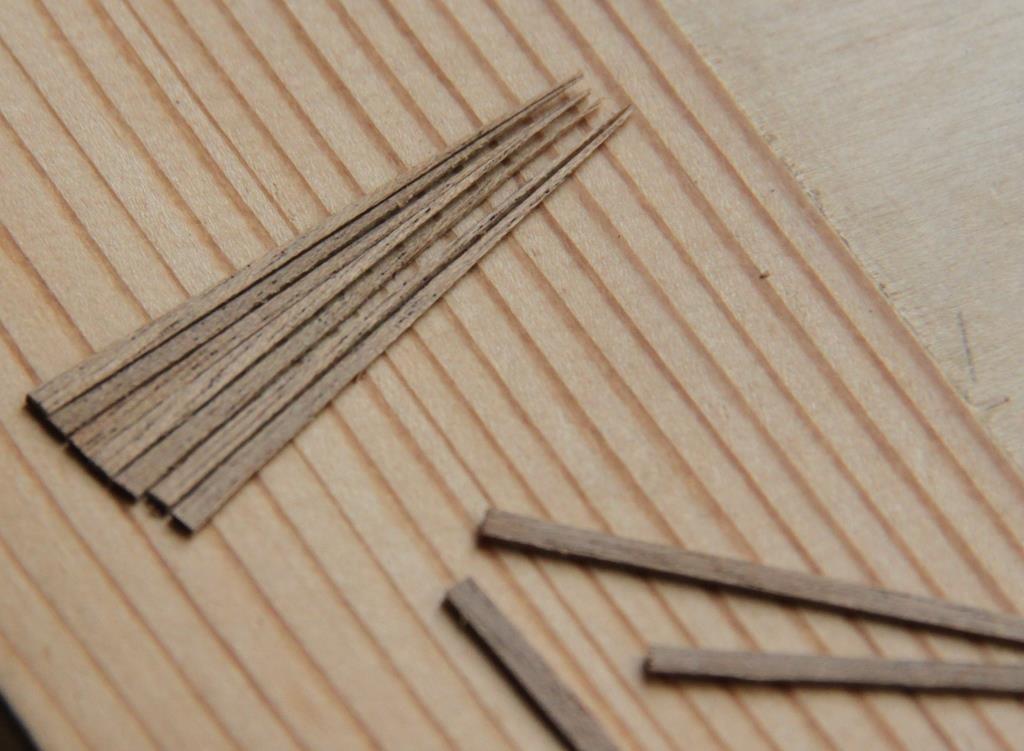

При кажущейся сложности изготовления, решение задачи в данном случае, оказалось очень простым. Для ведра высотой 6,5 мм с диаметром дна равным 6,0 мм из двенадцати дощечек (клепок) потребовалась рейка 240 х 1,6 х 0,4 мм. Клепки необходимых размеров были в процессе изготовления сформированы из реек в форме равнобедренного треугольника. Путем несложных расчетов предварительно были определены параметры треугольников. Они оказались равными: основание 1,6 мм, а высота - 40 мм. Сначала из общей рейки было получено шесть отрезков по сорок миллиметров. После разделения каждого из них по диагонали образовалось 12 треугольников с нужными размерами. При таком соотношении сторон треугольники с некоторым допущением вполне можно считать равнобедренными. Далее процесс изготовления представлен на фотографиях.

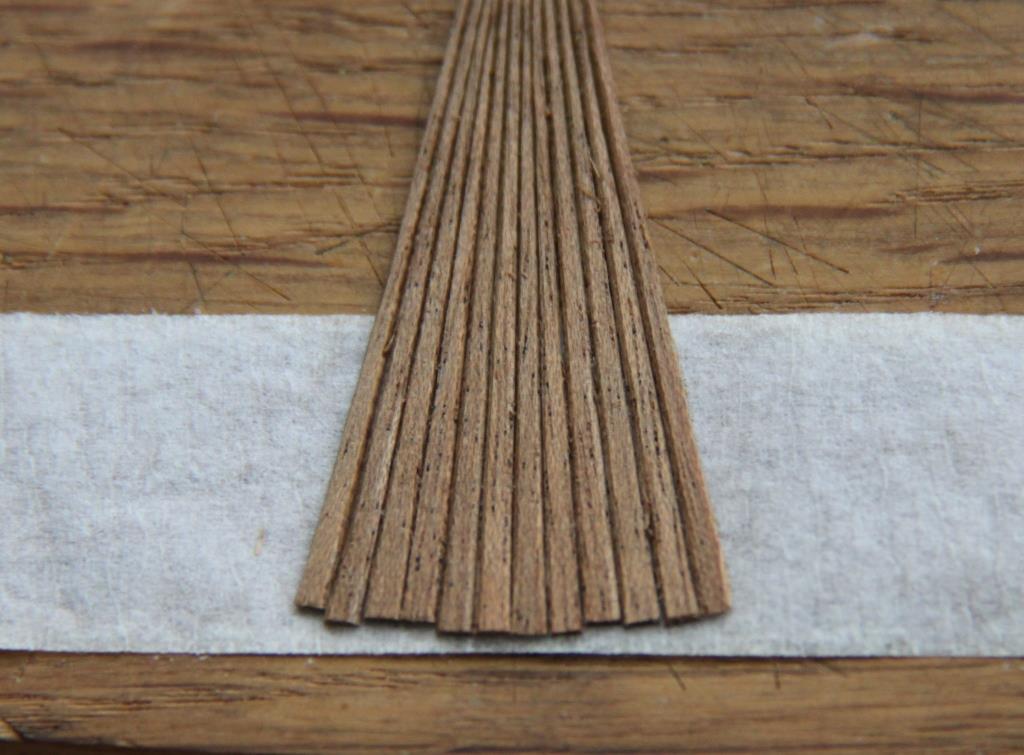

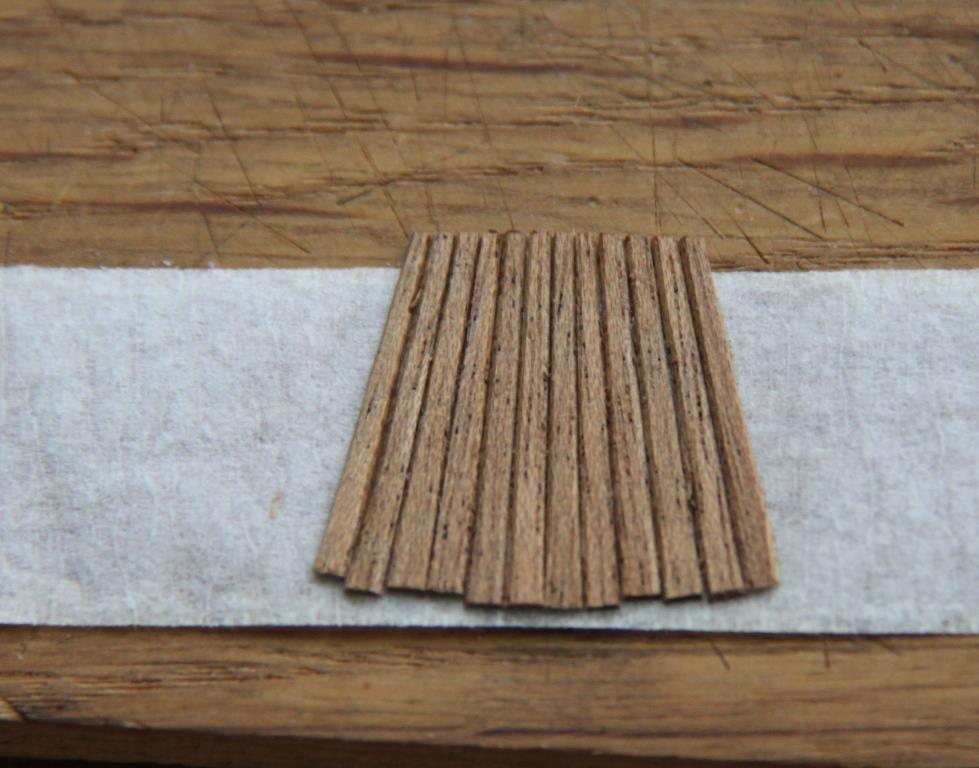

Кромки, обращенные к одной из поверхностей, несколько соскабливаются. Так, чтобы рейка в сечение напоминала трапецию. Затем большей стороной этой трапеции треугольники укладываются один к одному на полоску малярного скотча.

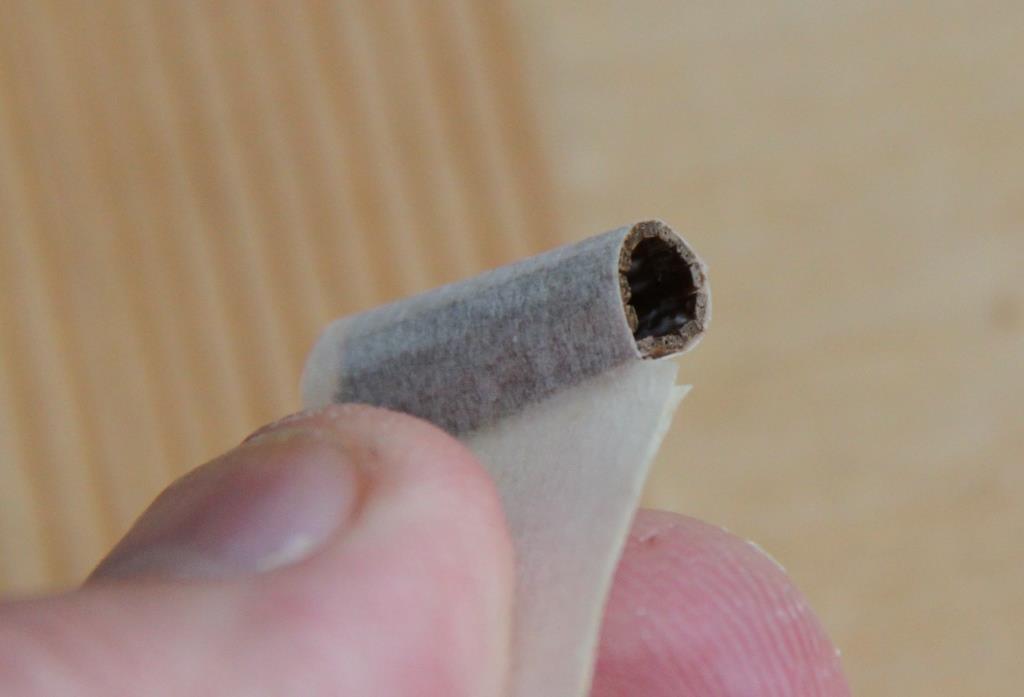

Открытая поверхность реек смазывается клеем. Излишки его удаляются с поверхности краем лезвия так, что клей остается только в щелках между рейками. Далее заготовка (как циновка) сворачивается в трубочку и края скотча склеиваются. После высыхания скотч снимается, заготовка обтачивается, вклеивается дно, одеваются обручи и т.д.

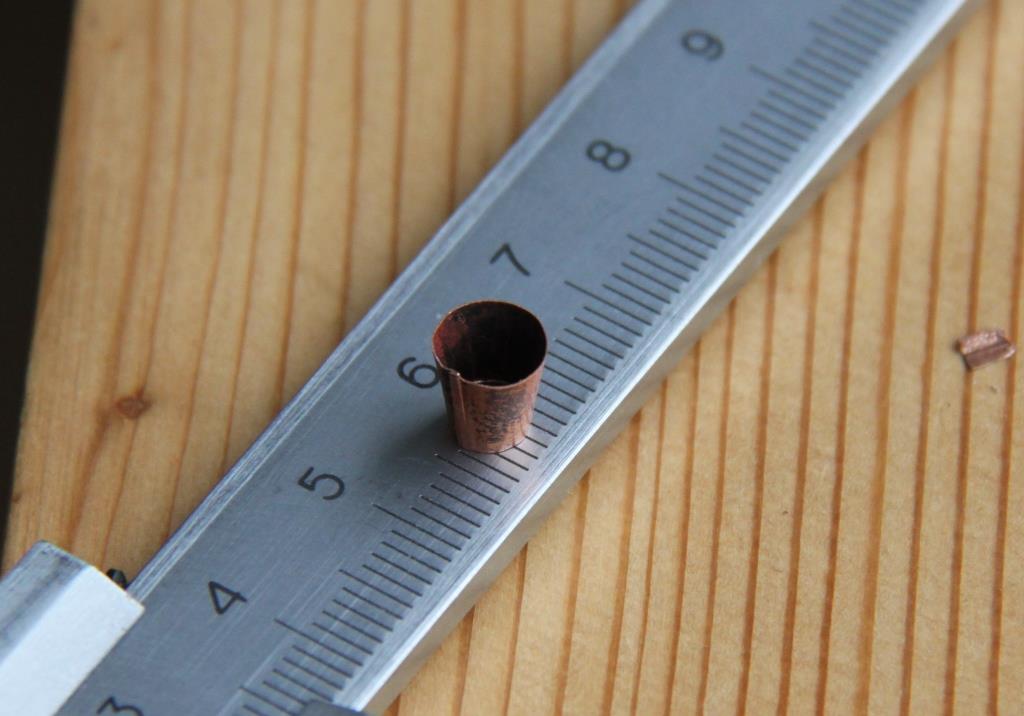

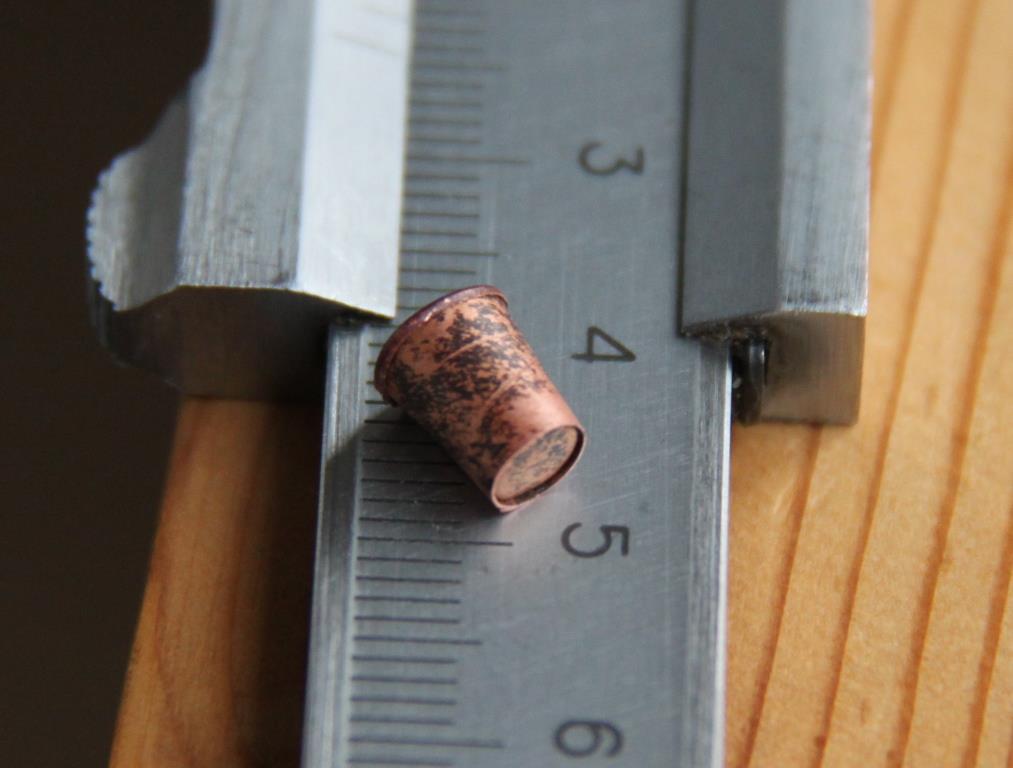

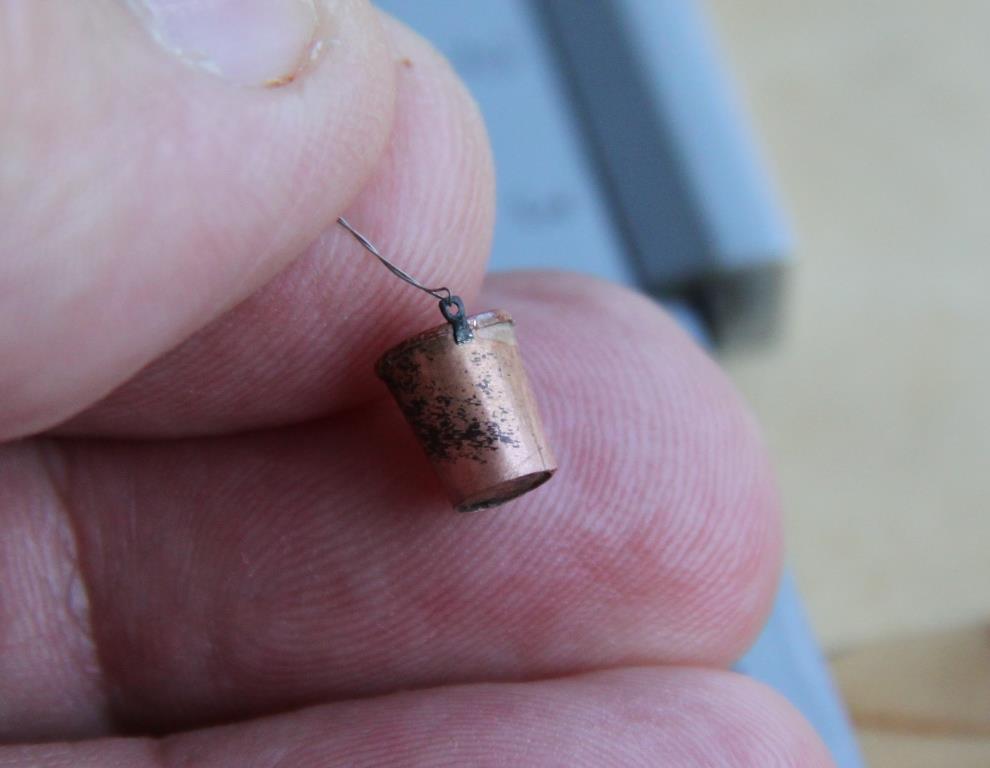

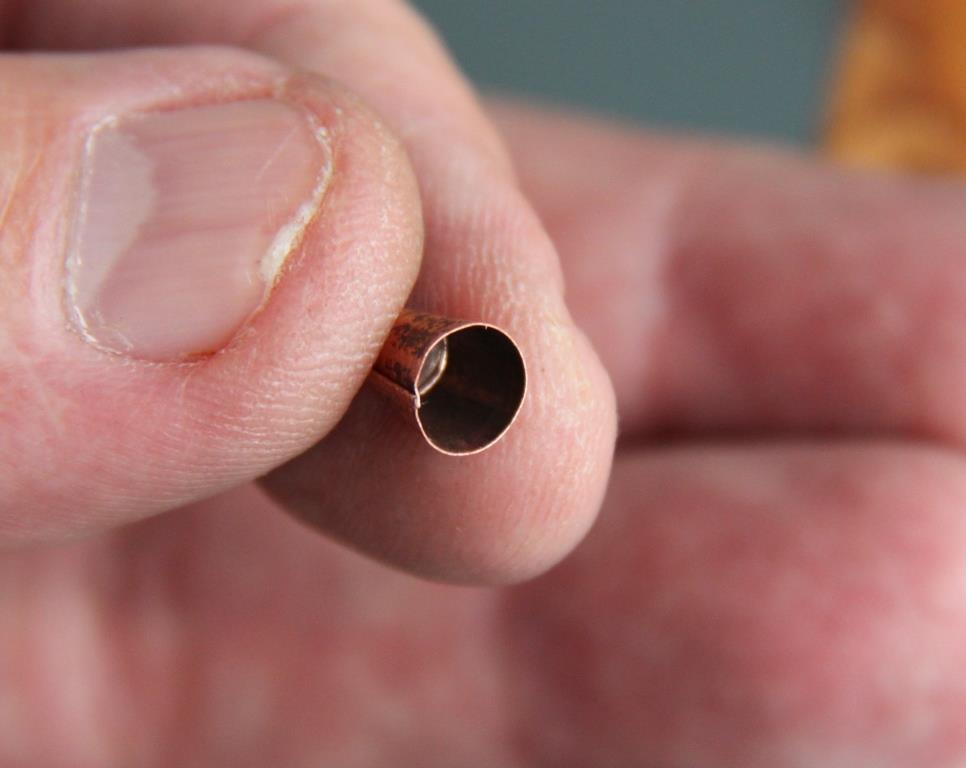

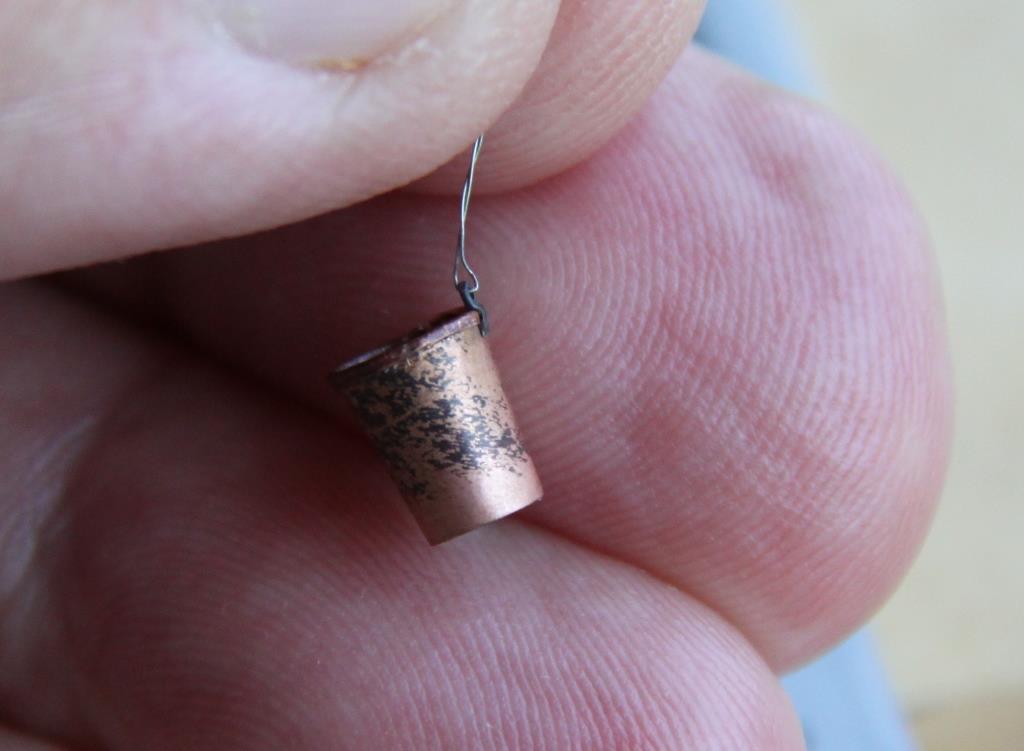

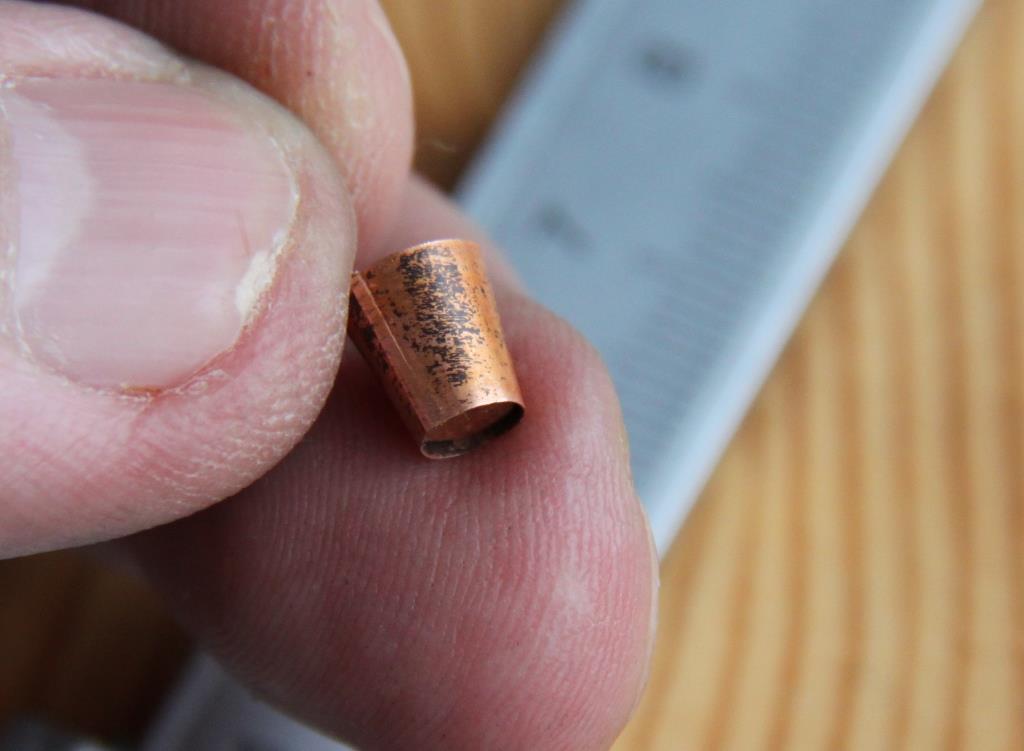

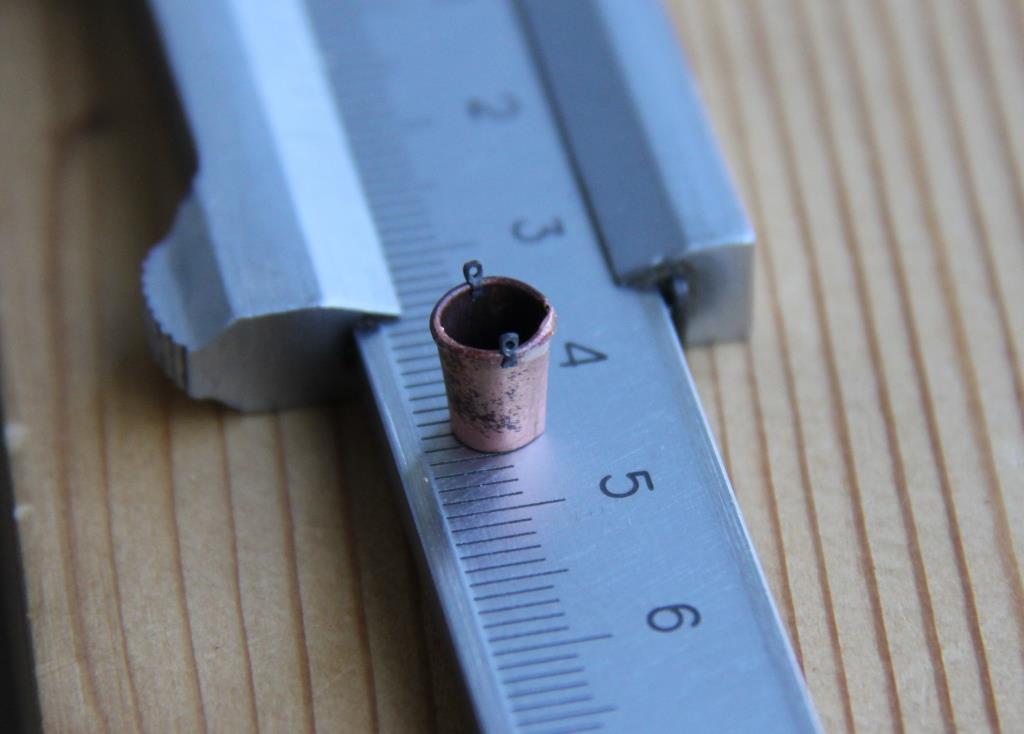

Ничуть не сложней сделать ведра аналогичного размера из металлической фольги. В данном случае ведро "традиционного" вида изготовлено без использования клея и пайки. Все элементы держатся за счет использования свойств материалов и точности изготовления отдельных деталей. В частности, петли жестко удерживаются на своем месте за счет плотного охватывания ободка ведра. Материал петель (нержавеющая сталь) сохраняет приданную ему форму несмотря на столь малые размеры. Сечение проволоки, продетой в ушко, составляет 0,12 мм.

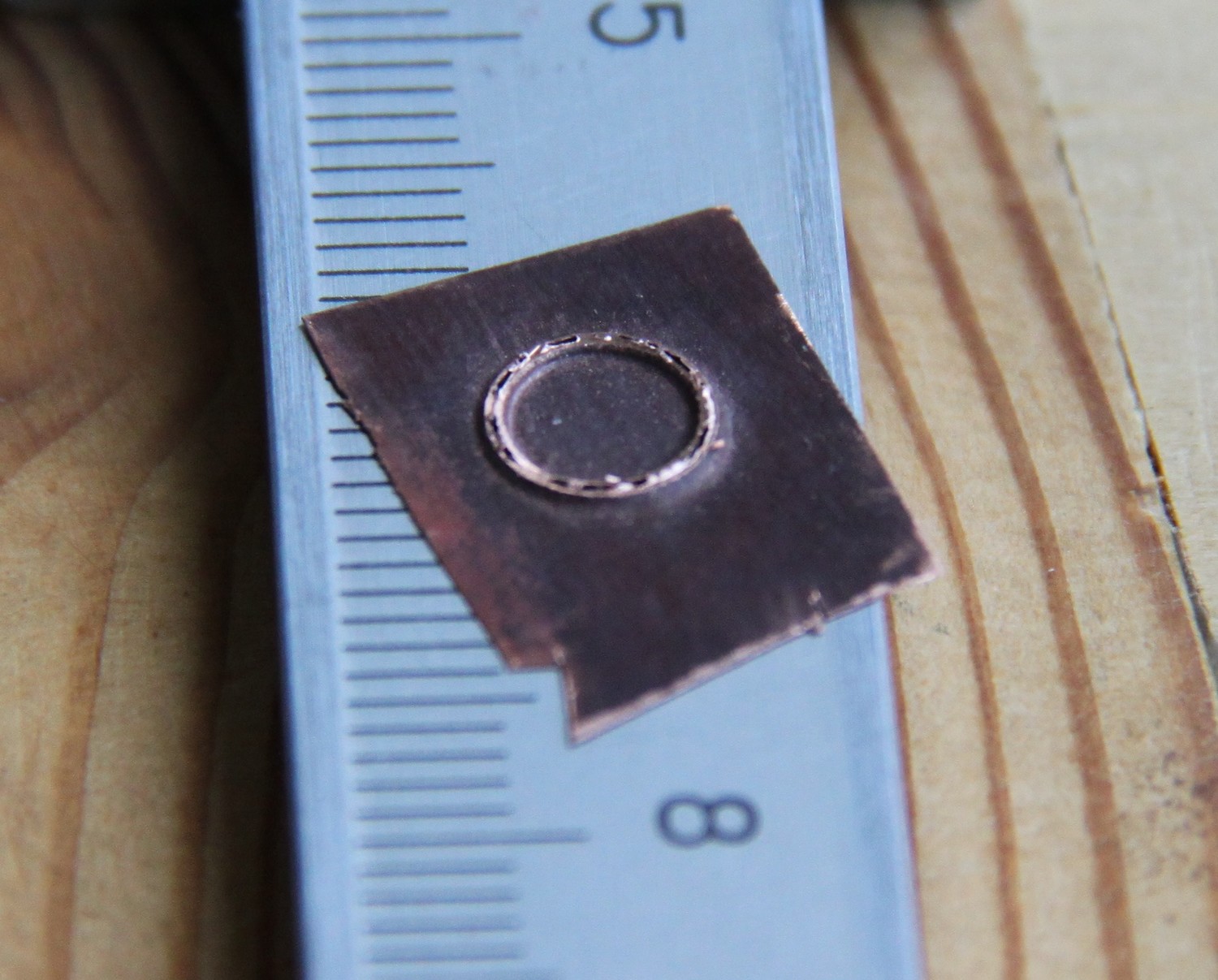

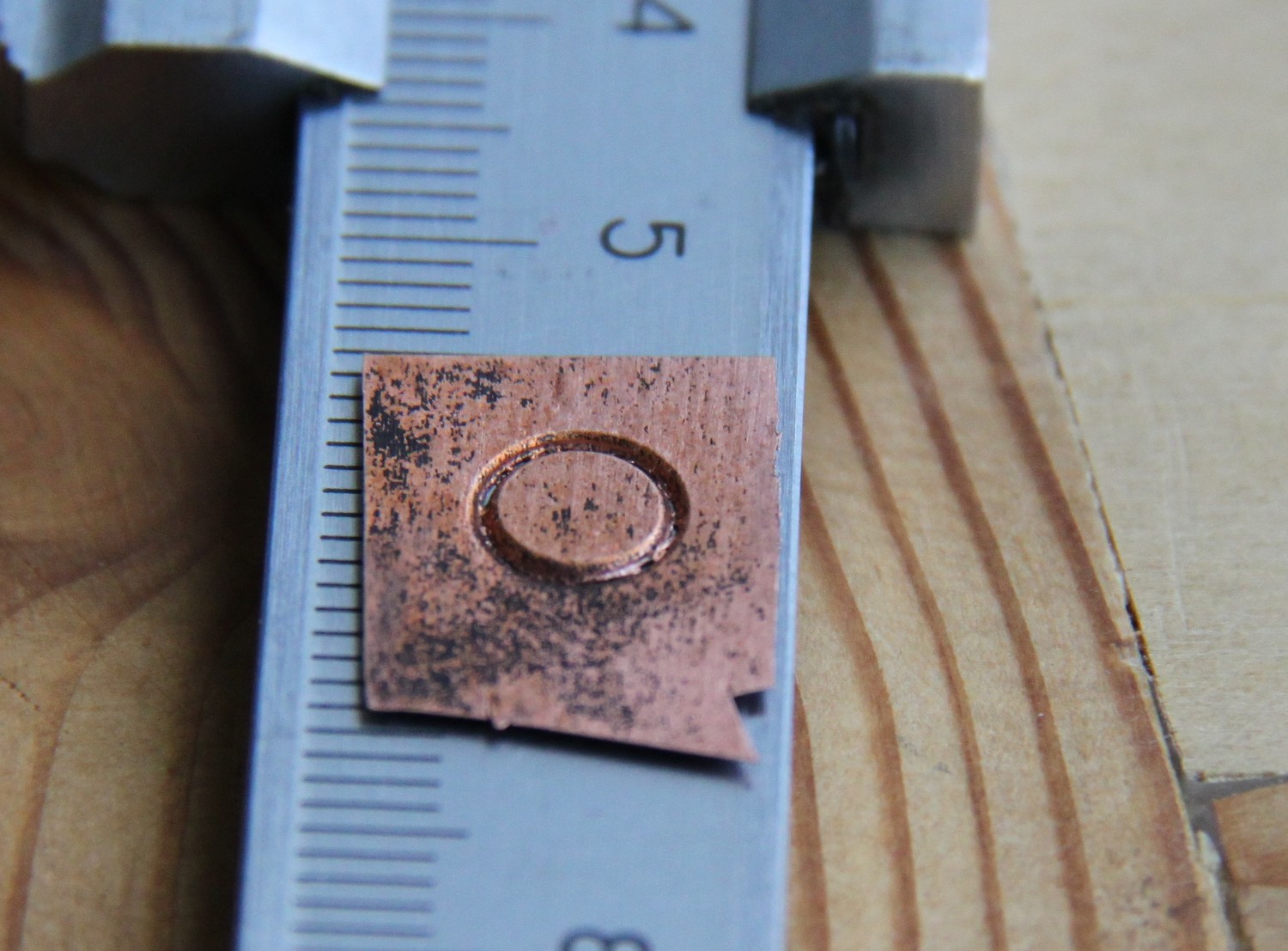

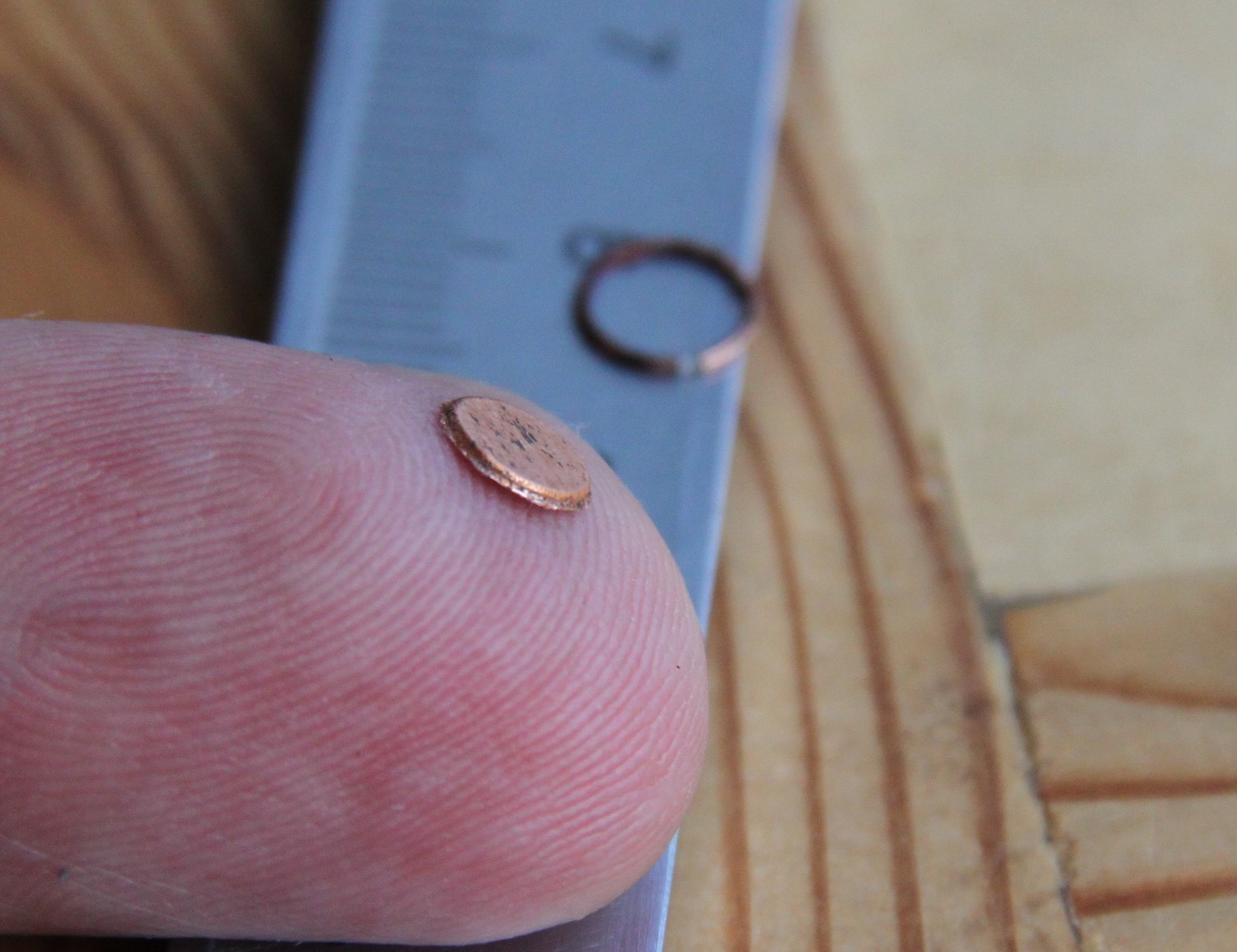

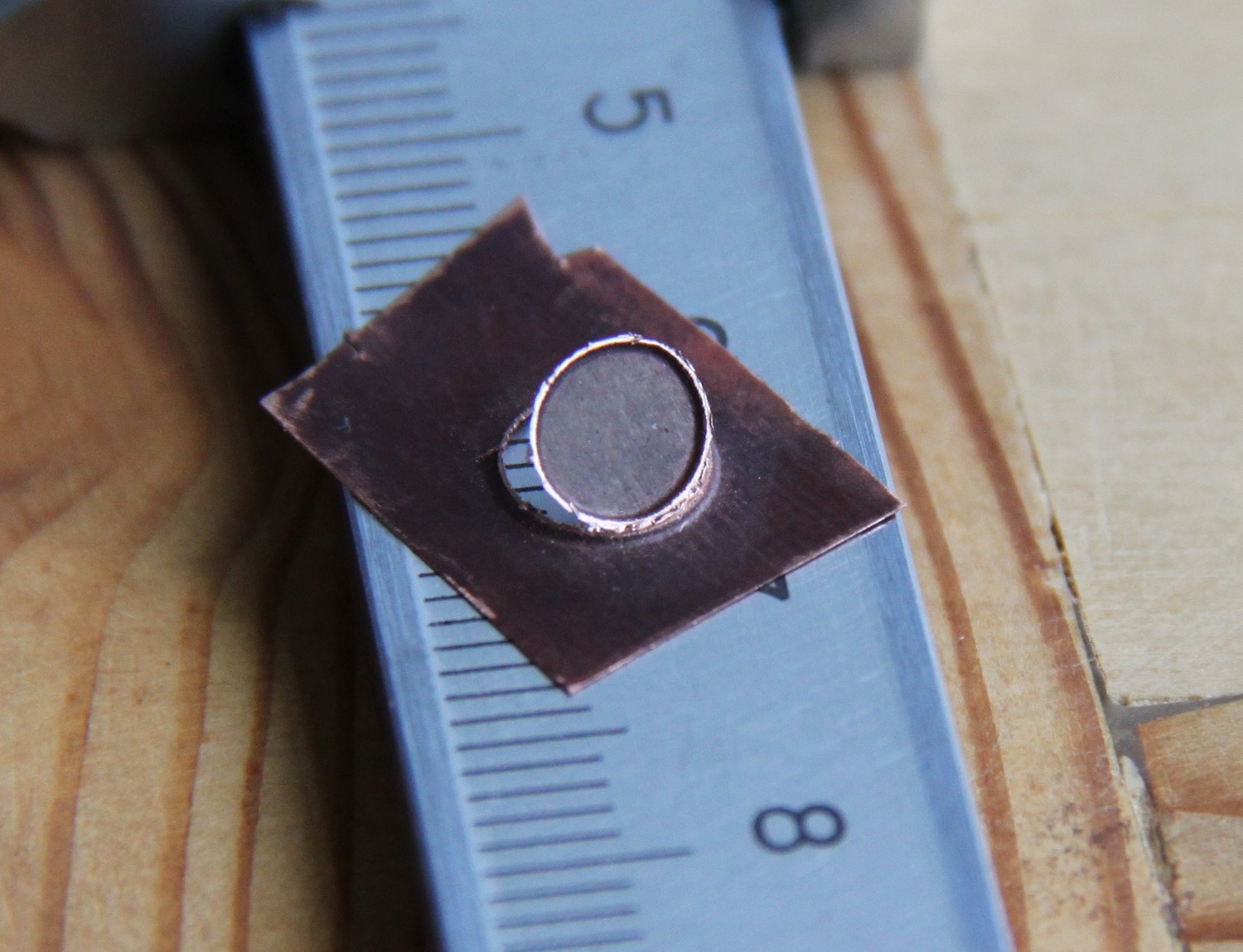

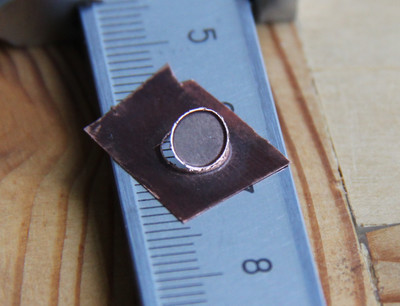

При желании, это может повторить каждый, пользуясь самыми простыми инструментами. И я это покажу на примере изготовления дна. Предлагаемый способ позволяет получить точную выкройку дна даже очень маленьких размеров. Для этого необходимо подобрать или изготовить оправку соответствующую диаметру отверстия где будет располагаться дно. На эту оправку навивается несколько витков проволоки подходящего сечения и из нее делается колечко. Его края спаиваются. Колечко укладывается на ровную металлическую поверхность (подойдет подошва рубанка). Сверху кладется листок фольги и тонкая пластинка свинца. После нескольких ударов молотком на металлической фольге появляется оттиск кольца. Мелкой наждачной бумагой начинаете стачивать выступающий край до разделения деталей. В результате - точная выкройка дна с аккуратно отогнутым краем. При установке дна с помощью той же оправки эта кромка будет принимать форму по месту и обеспечит надежную фиксацию. Если будут вопросы по другим этапам - отвечу с удовольствием.
