Изготовление пушек корабля

Для изготовления вооружения (орудий) модели корабля сначала требуется сделать анализ вооружения. Нужно определить тип и количество орудий.
Затем определится с конструкцией и размерами лафетов.
И после этого остается только выточить болванки, сделать отливки стволов, изготовить лафеты, обвязку - фронт работы есть надолго.
Литьё стволов.

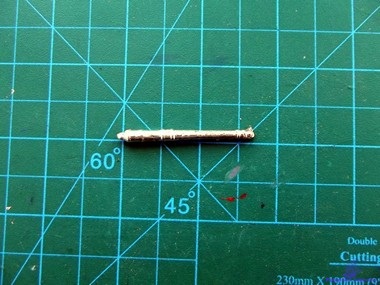

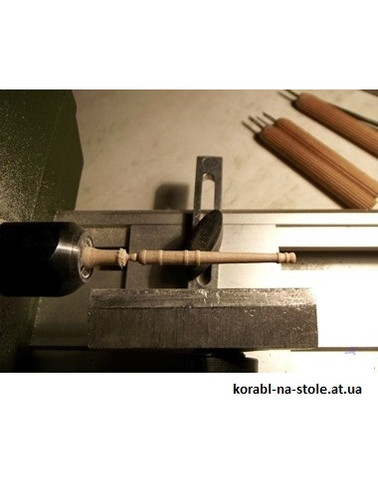

Первый ствол кулеврины под пресс-форму.

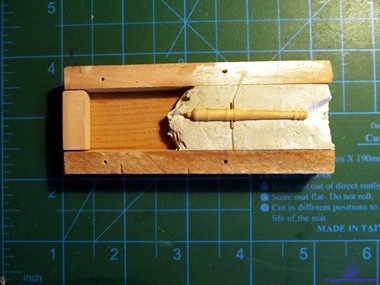

И пресс-форма под нее.



Тут подсказали, что вингард (шарик в конце ствола) великоват.
Технологично на станке делать меньше было опасно, могла заготовка обломиться.
А из большого меньший всегда получиться. А вот из меньшего больший нет.

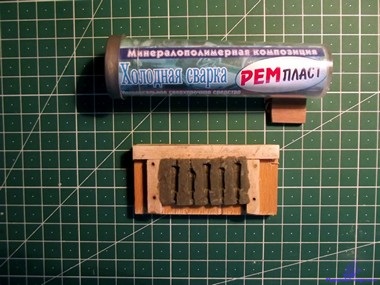

Для полупушек и 24-фунтовок опоки делал из этой пасты. После отвердевания - камень.

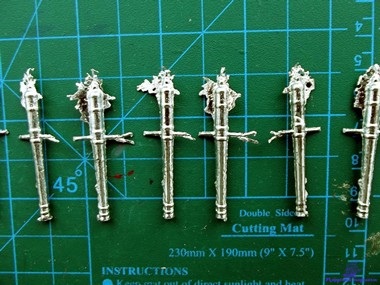

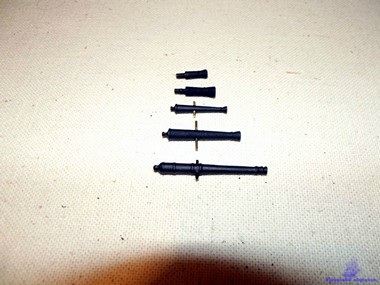

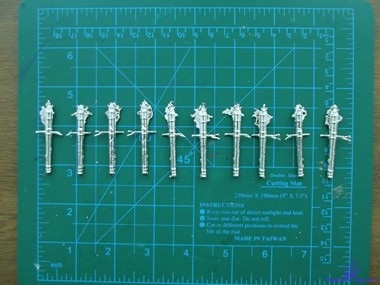

Первая партия стволов-ужастиков. Для отливки использовано олово.

Далее чистка, шлифовка, меднение, чернение.
Мал-мал ошибку дал! Начал обрабатывать - мешают цапфы, особенно при шлифовке. Пришлось прибегнуть к харакири. Следующие 3 типоразмера стволов буду лить без цапф.

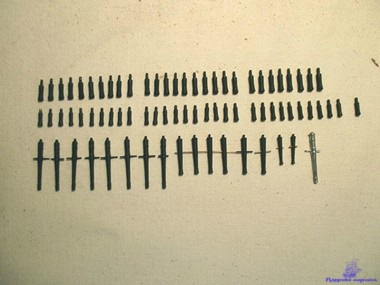

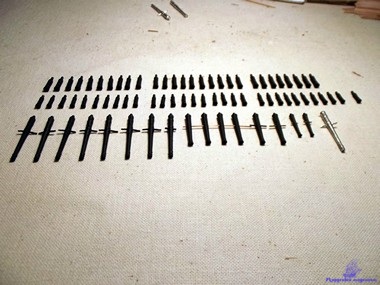

За один день отлил 70 стволов. Производство безотходное. Брак идет в переплавку.
А теперь долгая рутинная работа - зачистка, засверловка и пр. И так все 64, а с запасом 70 шт.



Плавильный и механический цеха арсенала выдали продукцию.

Изготовление лафетов.
Настала очередь приступить к изготовлению лафетов.

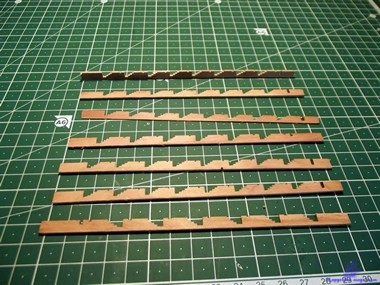

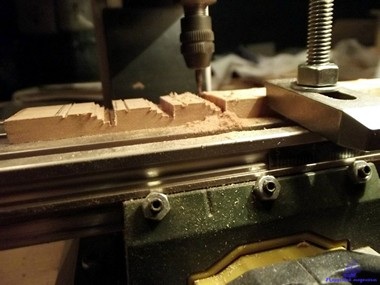

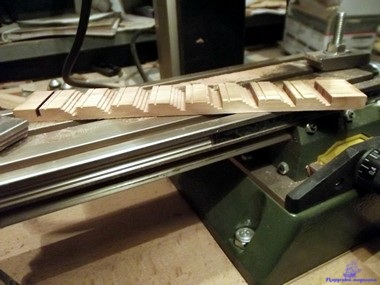

Фрезеруется грушевая планка.

На циркулярке распускаем плашку на планки-заготовки.

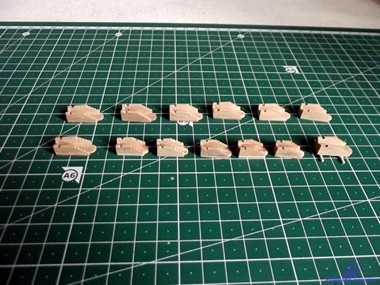

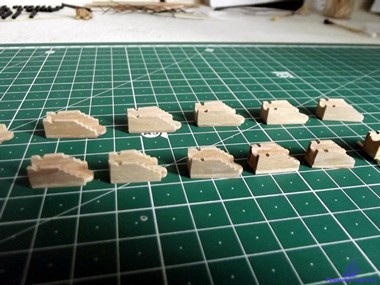

Собираем основу.

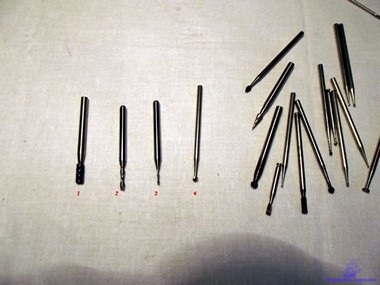

Для лафетов использовал всего четыре типа фрез.



1 - прямая обдирочная, для подгонки размеров заготовки.
2 - прямая двузаходная 2 мм Проксон.
3 - прямая двузаходная 1 мм Проксон.
4 - сфера (стоматологический бур).

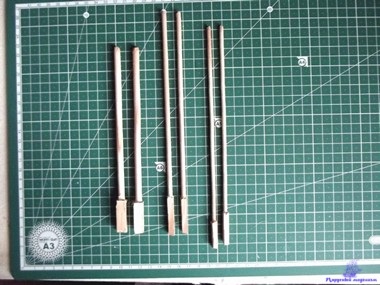

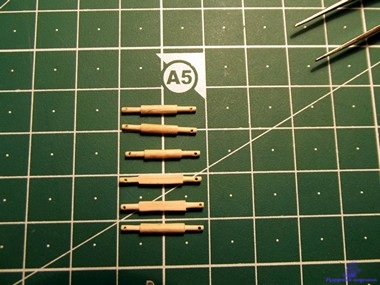

Изготовление колёсных осей под лафеты.

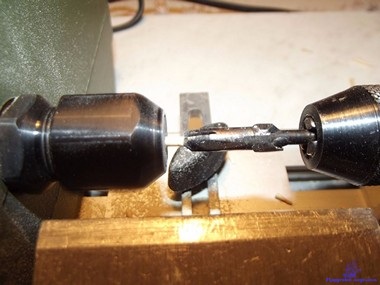

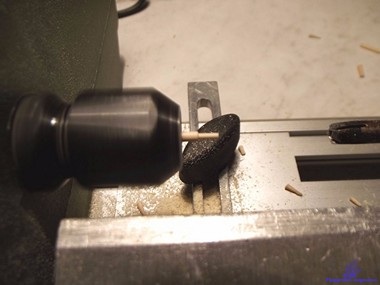

Для получения одинаковых размеров использую самодельную фрезу из цанги.
Надвигаю фрезу на заготовку, секунда и ось готова.

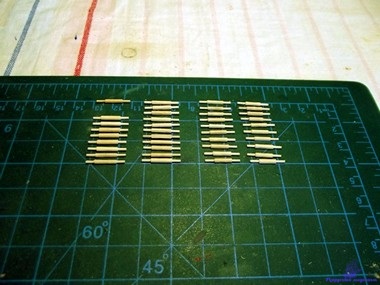

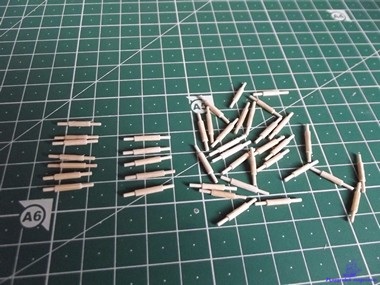

Думал, что буду долго возиться. Но за час работы кучка осей двух типоразмеров.



Продукция как из-под токарно-револьверного станка.

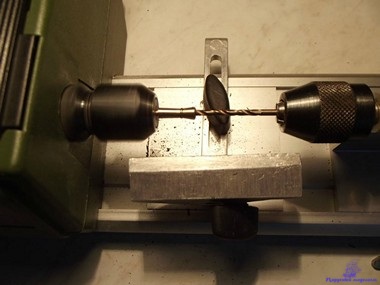

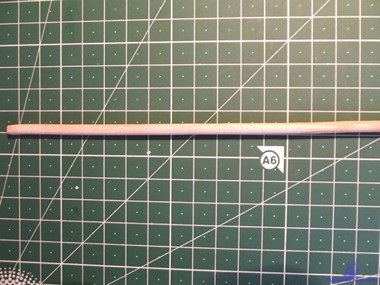

Из квадратной заготовки при помощи лерки для нарезания резьбы и электродрели за пару минут делаются кругляки-заготовки.

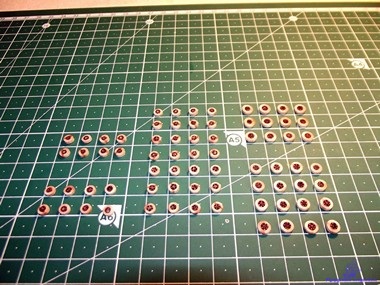

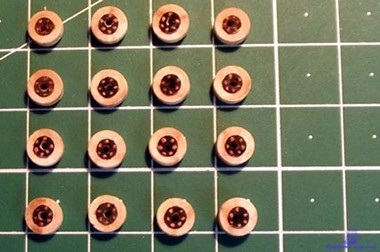

Вставляем заготовку в токарный станок - сверлим, режем небольшой выступ реборду и отрезаем колесико.



Реборду красим черным цветом и наносим имитацию гвоздей.

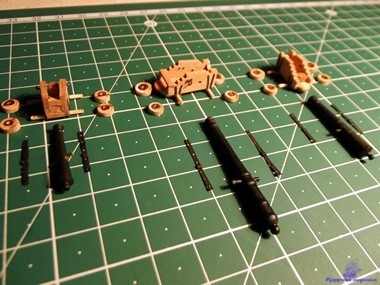

Следующий набор деталей (с запасом) для лафетов готов.

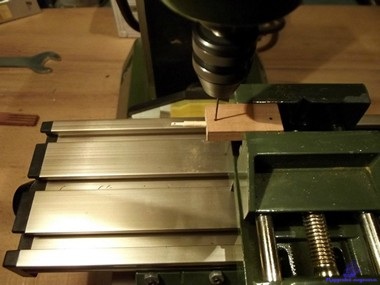

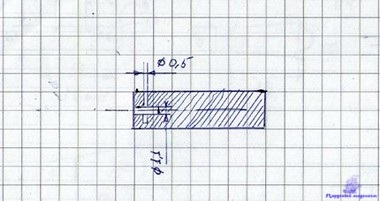

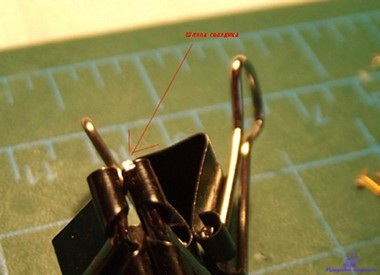

При изготовлении лафетов встала проблемка, как в осях диаметром 1 мм просверлить отверстие под клин диаметром 0,5 мм. Надо просверлить 64 шт. отверстий и не сломать сверло. Из брусочка изготовил такой кондуктор:

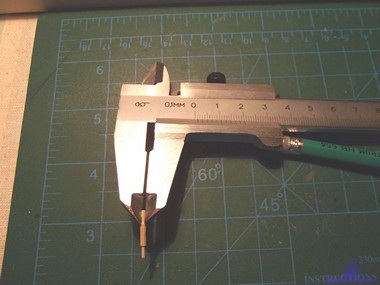

Зажимаем кондуктор в тисочки, в миллиметровое отверстие вставляем оську и вперед и с песней.



Полтора часа работы и все оси просверлены, сверло целое.

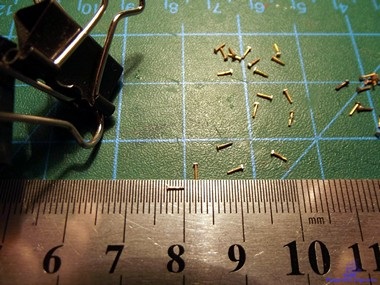

Далее решаю заморочку с минигвоздиками с квадратной шляпкой.

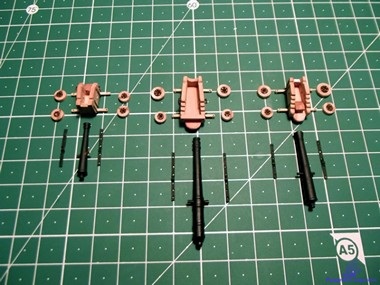

Вся комплектация артиллерии завершена. Теперь пойдет конвейерная сборка орудий.

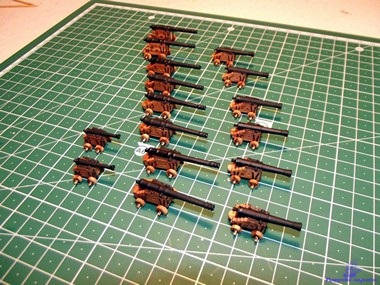

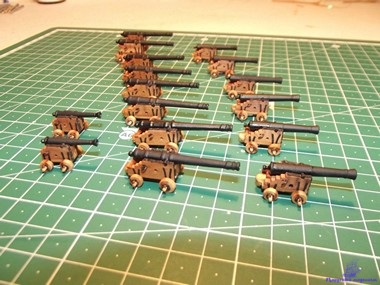

Арсенал выдал продукцию.

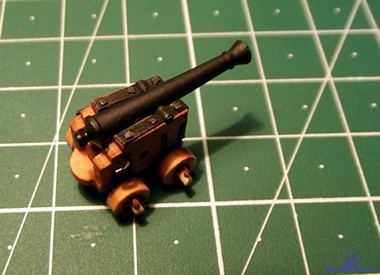

Кулеврина.

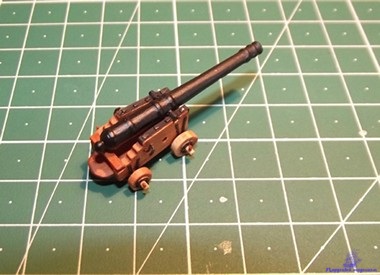

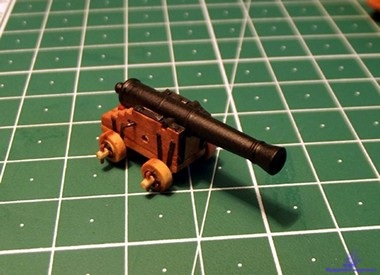

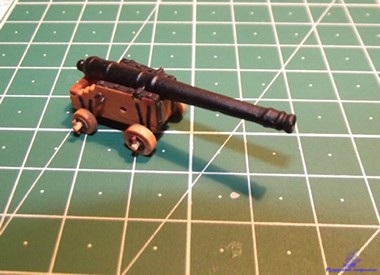

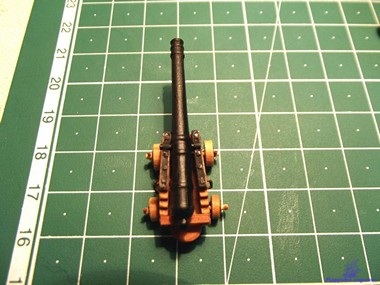

24-х фунтовая пушка.

Ну и мелкотня. Клетка на коврике 1х1 см.
