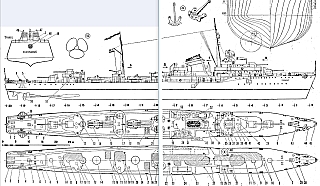

Чертёж модели Эсминца Разумный / Destroyer Razumny (1941) для сборки и историческая справка
- Название:Чертёж модели Эсминца Разумный / Destroyer Razumny (1941) для сборки и историческая справка
- Категория:Эсминцы
- Период / век:После 1900 года
- Формат:tif
- Масштаб модели:1:100
- Размер:0,26 Мб.
- Сложность:Среднє
- Страна:Россия
Чертёж модели Эсминца Разумный / Destroyer Razumny (1941) для сборки и историческая справка
Историческая сводка:
Эсминец «Разумный» — один из кораблей проекта 7, построенных в конце 1930-х годов для усиления советских морских сил. Эти корабли создавались как маневренные, скоростные эскадренные миноносцы, предназначенные для действий в составе соединений, торпедных атак, артиллерийской поддержки и постановки минных заграждений.
Закладка «Разумного» состоялась в 1936 году, но из-за доработок проекта, модернизаций и общей сложности строительства довоенной серии в строй он вошёл в 1941 году — уже на фоне начавшейся Великой Отечественной войны.
Конструкция и архитектура
Эсминцы проекта 7 отличались характерным ступенчатым силуэтом с двумя трубами, развитой надстройкой и линейным расположением торпедных аппаратов.
Корабли были рассчитаны на высокую скорость и эффективное маневрирование в стеснённых акваториях Балтики и Чёрного моря.
Основные характеристики «Разумного»:
-
Водоизмещение: ~1612 т (стандартное), до 2000 т (полное)
-
Длина: около 112 м
-
Скорость: до 37 узлов
-
Экипаж: 197–215 человек
«Разумный» оснащался паротурбинной силовой установкой, обеспечивавшей высокую динамику разгона — важное качество для торпедных атак и выхода из-под удара авиации.
Вооружение
На момент ввода в строй «Разумный» имел стандартное для проекта 7 вооружение:
Артиллерия
-
4 × 130-мм орудия Б-13
-
2 × 76-мм зенитные пушки
-
2 × 45-мм зенитных автомата
-
2 × 12,7-мм пулемёта ДШК
Минно-торпедное вооружение
-
6 × 533-мм торпедных аппаратов (по три с каждого борта в двухтрубных установках)
-
Возможность постановки до 60 мин
-
Глубинные бомбы для борьбы с подлодками
Радио и навигация
Корабль получил стандартный набор довоенных радиостанций, впоследствии дополненный средствами управления огнём.
Служба в годы Великой Отечественной войны
В 1941 году «Разумный» был включён в состав Балтийского флота и участвовал в обороне Ленинграда.
Основные направления службы:
-
Эвакуация и огневая поддержка войск на приморских направлениях.
-
Эсминное прикрытие конвоев и транспортов, обеспечивавших снабжение блокадного Ленинграда.
-
Постановка минных заграждений совместно с другими кораблями проекта 7.
-
Противовоздушная оборона военно-морских баз.
В условиях постоянных авианалётов корабль нередко действовал под угрозой ударов «Юнкерсов» и торпедоносцев. Несмотря на высокие риски, «Разумный» сумел избежать гибели в первые годы войны и продолжил службу.
Послевоенная модернизация и служба
После войны эсминец прошёл модернизацию, получил усиленные зенитные установки и обновлённое радиооборудование. Служил до середины 1950-х годов, после чего был выведен из боевого состава и списан.
Корабль стал одним из характерных представителей довоенных советских эсминцев, успевших принять активное участие в крупнейших морских операциях Балтики.
Историческая значимость
Эсминец «Разумный» — типичный пример советского кораблестроения передвоенного периода. Он сочетал высокую скорость, мощное торпедное вооружение и типовые недостатки проекта 7 — ограниченную мореходность и невысокую живучесть.
Его служба особенно ценна как часть истории обороны Ленинграда: корабль участвовал в огневой поддержке, проводил транспорты и оставался в строю в сложнейших условиях блокады.
