✅ Общее понимание чертежа ТК-403

Перед нами полный комплект модельных чертежей:

• Боковой проекции

• Палубного плана (вид сверху)

• Наборных шпангоутов

• Разрезов надстроек и рубок

• Схем вооружения

• Отдельных деталей корпуса и оборудования

Корабль относится к серии советских торпедных катеров времён Второй мировой войны, построенных на основе проекта Г-5 (конструкции Туполева). TK-403 — один из таких катеров, вероятно ЧФ (по флагу на чертеже).

---

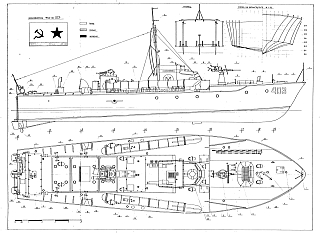

✅ 1. Боковая проекция

Основные элементы:

Корпус

• Длинный узкий корпус, характерный для катеров Г-5: алюминий, двухреданный.

• В носу — лёгкий подъем, рассчитанный на быстроходность.

• Корма — плоская, с выступающими румпельными устройствами.

Нос

• Люк якорного ящика.

• Пулемётная установка (обычно ДШК 12,7 мм).

• Шкворень и рымы для буксировки.

Центральная часть

• Две торпеды на палубе — тип 53-38, лежащие в желобах на специальных ложементах вдоль борта.

• Пуск происходит назад, сбросом в воду.

• Рубка командного состава:

  • Бронещит (скошенный).

  • Обзорные окна.

  • Под ней — штурманское отделение.

• Антенная мачта
  Сигнальная, иногда с РЛС (в поздних модификациях).

Корма

• Пост управления двигателями.

• Выходы газов из двигателей.

• Площадка для зенитного пулемёта (обычно 12,7 мм).

---

✅ 2. Палубный план (вид сверху)

Это самый полезный чертеж для моделиста.

Выделяются:

Носовая часть

• Пулемётная турель.

• Люки для тросов и кубрика.

• Решётка вентиляции.

Центр

• Рубка с командным постом.

• Топливные ёмкости вдоль борта.

• Торпеды на направляющих желобах.

• Места крепления торпедных стопорных устройств.

Корма

• Платформа управления.

• Центральный трап.

• Два гребных винта и рули.

---

✅ 3. Шпангоуты (сечения корпуса)

На чертеже присутствуют:

• Схема шпангоутов в масштабе 1:32 и 1:50

• Показаны продольные и поперечные изгибы корпуса

• Прослеживается характерный "ломаный" редан Г-5:

  • Первый редан — для выхода на глиссер

  • Второй редан — стабилизирует корпус на высоких скоростях

Эти шпангоуты позволяют полностью восстановить корпус для постройки модели.

---

✅ 4. Узлы и детали

Имеются отдельные схемы:

Рулевой привод

• Механизм с тягами, соединяющий румпельное отделение с постом управления.

Пулемётные установки

• Детализирован ДШК, его станина, прицел, ручки, щиток.

Дымовая труба и вентиляция

• Воздухозаборники

• Выводы выпускных газов

• Схемы люков

Мачта

• Конструкция в разрезе

• Точки крепления ванты

Надстройки

• Прорези для наблюдения

• Бронеплиты

• Лестницы внутрь рубки

Торпедные аппараты (желоба)

• Механизм фиксации

• Рычаги сброса

• Амортизаторы

---

✅ 5. Техническая характеристика TK-403 (по типу Г-5)

6. Что изображено на болгарском чертеже (последнее изображение)

Болгарская надпись:

"Модел на съветски торпеден катер ТК-403"
— «Модель советского торпедного катера ТК-403»

Этот лист содержит:

• Деталировку палубных надстроек

• Разрезы рубки

• Пулемёт ДШК в трёх проекциях

• Торпедные желоба

• Мачту

• Пропеллеры

• Шпангоуты

• Панели корпуса

• Носовую площадку

Это полный комплект для изготовления модели в масштабе.
