Runabout NEEDLE 26 — это узкий скоростной моторный катер с характерным «игольчатым» силуэтом. Такая форма корпуса обеспечивает высокую курсовую устойчивость, мягкий ход по волне и хорошую экономичность на крейсерских режимах. Проект ориентирован на самостоятельную постройку и отлично подходит для энтузиастов DIY-судостроения.

Ниже приведено подробное руководство по изготовлению лодки NEEDLE 26 своими руками — от подготовки материалов до первого спуска на воду.

1. Основные характеристики проекта

• Длина корпуса: около 7,9 м (26 футов)

• Ширина: 1,8–2,0 м

• Осадка: 0,3–0,4 м

• Тип корпуса: глиссирующий, узкий (needle hull)

• Конструкция: набор + обшивка

• Материалы: морская фанера, эпоксидная смола, стеклоткань

• Двигатель: подвесной или стационарный, ориентировочно 150–300 л.с.

2. Подготовка к строительству

Рабочее место

• Закрытое помещение длиной не менее 9 метров

• Ровный пол или сборочный стапель

• Температура воздуха не ниже +15 °C

• Хорошая вентиляция

Инструменты

• Электролобзик или циркулярная пила

• Шуруповёрт и дрель

• Ручной рубанок

• Орбитальная шлифмашина

• Струбцины (20–30 штук)

• Рулетка, уровень, угольник

• Ёмкости и весы для замеса эпоксидной смолы

Материалы

• Морская фанера: 6, 9 и 12 мм

• Эпоксидная смола с отвердителем

• Стеклоткань плотностью 200–400 г/м²

• Древесина (сосна, ель) для стрингеров и усилений

• Нержавеющий крепёж

• Наполнители для эпоксидки (микросферы, аэросил)

3. Разметка и раскрой деталей

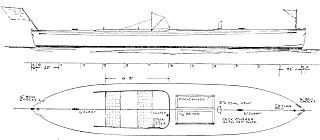

1. Перенесите теоретический чертёж NEEDLE 26 на фанеру в масштабе 1:1.

2. Выполните разметку следующих элементов:

   • киль;

   • шпангоуты;

   • днищевые панели;

   • бортовые панели;

   • транец.

3. Раскрой выполняйте с припуском 3–5 мм.

4. Все детали обязательно промаркируйте.

Совет: симметричные элементы лучше вырезать попарно, сложив листы фанеры вместе.

4. Сборка корпуса (метод Stitch & Glue)

1. Установите киль на сборочный стапель.

2. Последовательно выставьте и зафиксируйте шпангоуты строго по оси.

3. Прикрепите панели днища и борта, временно стягивая их пластиковыми хомутами или медной проволокой.

4. Проверьте симметрию корпуса (диагонали должны совпадать).

5. Зафиксируйте внутренние швы эпоксидной смолой с наполнителем.

После первичного отверждения удалите временные стяжки.

5. Формирование силового набора

На этом этапе корпус приобретает жёсткость.

• Вклеиваются продольные стрингеры по днищу

• Усиливается транец (особенно при установке мощного двигателя)

• Формируются галтели во всех внутренних углах

Затем корпус полностью ламинируется стеклотканью снаружи на эпоксидной смоле.

6. Переворот корпуса и внутренняя ламинация

1. После набора прочности корпус аккуратно переворачивается.

2. Производится ламинация внутренней поверхности днища.

3. Устанавливаются:

   • палубные балки;

   • топливный бак;

   • рундуки;

   • основания сидений и консоли управления.

7. Палуба и кокпит

• Палуба изготавливается из фанеры толщиной 6–9 мм

• Все швы проклеиваются эпоксидной смолой

• Палуба полностью ламинируется стеклотканью

Возможна установка лобового стекла, центральной или боковой консоли.

8. Установка двигателя и систем

Необходимо предусмотреть:

• топливную систему с вентиляцией;

• рулевое управление;

• электрическую проводку морского исполнения;

• систему водоотведения из кокпита.

Балансировка лодки критична: двигатель, бак и аккумуляторы должны соответствовать проектному центру тяжести.

9. Финишная отделка

• Шпатлевание эпоксидной шпатлёвкой

• Грунтование

• Окраска полиуретановой краской

• Антискользящее покрытие палубы

10. Спуск на воду и испытания

1. Первый спуск выполняется без полной загрузки.

2. Проверяется герметичность корпуса.

3. Производятся ходовые испытания на малых оборотах.

4. После этого — выход на глиссирование.

Только после успешных испытаний лодка готова к полноценной эксплуатации.

Заключение

Runabout NEEDLE 26 — это эффектный, быстрый и технологичный катер, который при аккуратной постройке не уступает заводским моделям. Проект отлично подойдёт тем, кто хочет получить уникальное судно и удовольствие от процесса строительства.
