Способ изготовления настоящего наборного корпуса с применением разборной матрицы.

Способ изготовления наборного корпуса с помощью матрицы известен давно. Но у него есть один существенный недостаток: невозможность изготовления корпусов, у которых обводы корпуса в верхней части сужаются. Это не позволяет извлечь матрицу после того, как корпус сделан. Вогнутые вовнутрь борта или фальшборта не дают корпусу отделиться от нее. В данном способе применяется разборная матрица и это позволило избежать вышеуказанной проблемы. Итак, обратимся к фотографиям:

	Профили шпангоутов для носового блока.
	Профили шпангоутов для кормового блока.
	Профили шпангоутов среднего (основного) блока.

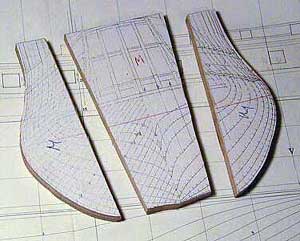

	Все профили среднего блока необходимо разрезать как показано на фотографии.

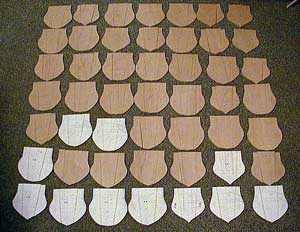

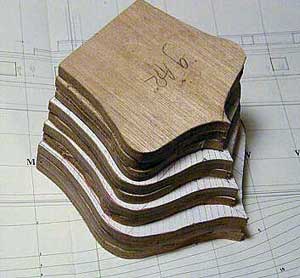

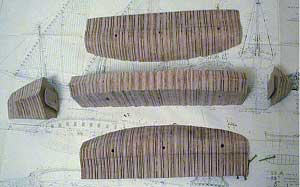

	Все профили для среднего блока. Будет необходимо склеить их все вместе в единый блок.

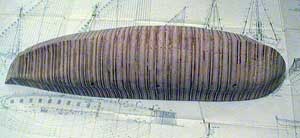

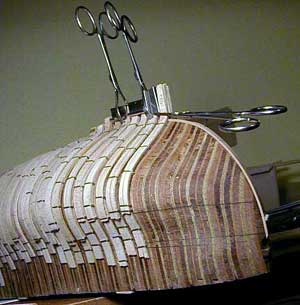

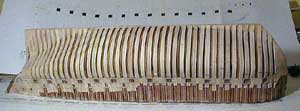

	Составленная из кормового, центрального и носового блоков матрица уже обработана и имеет нужный профиль.

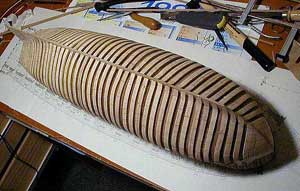

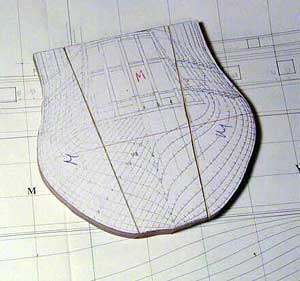

	Матрица может легко разделиться на пять частей.
	Установка шпангоутов.

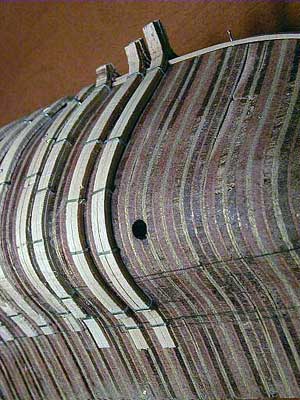

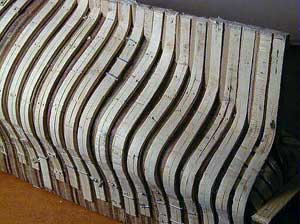

	Как и положено, шпангоуты составлены из двух изгнутых реек, одна над другой.
	Вид кормовой части.

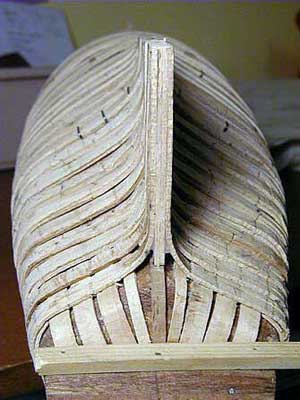

	Готовая корма.

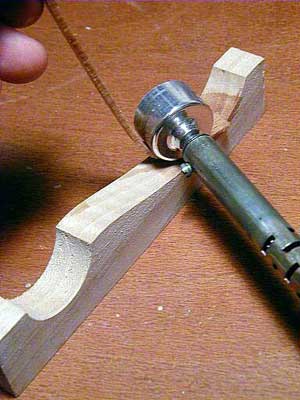

	Использование для изгиба реек паяльника со специальной насадкой значительно облегчает и ускоряет работу.

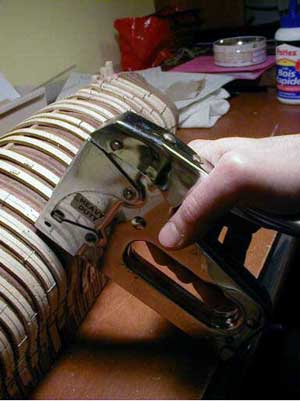

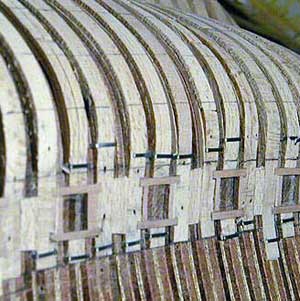

	На время сушки рейки, из которых выгнут шпангоут зафиксированы с помощью строительных скрепок.

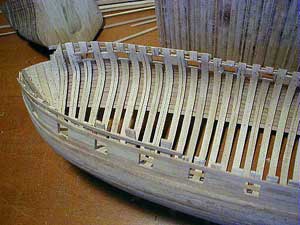

	Носовая часть в ходе постройки.

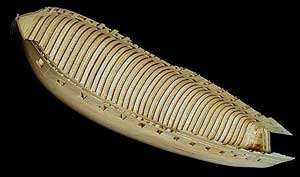

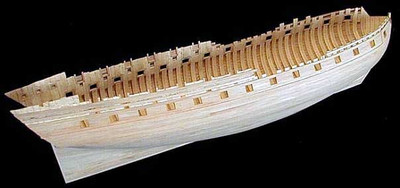

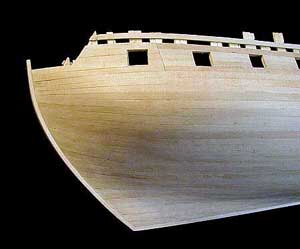

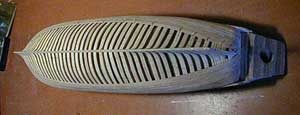

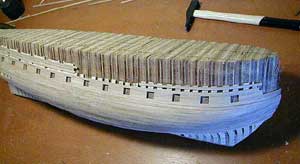

	Законченный набор корпуса.

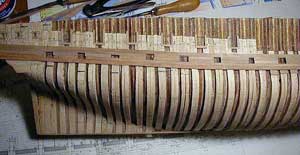

	В районе киля и штевней шпангоуты сошкурены в "ноль".

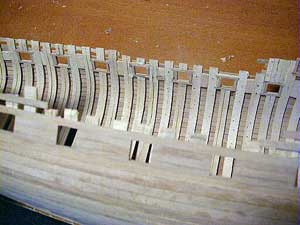

	Далее были прорезаны пушечные порты и для каждого была изготовлена рамка.

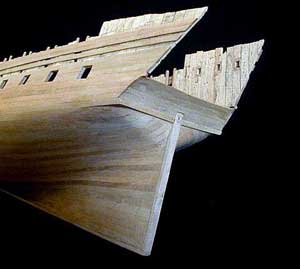

	Первые поясья обшивки.

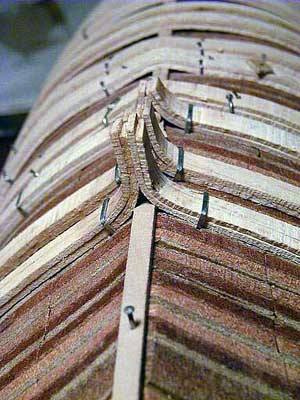

	Рейки фиксируются на время склейки маленькими гвоздиками, которые затем будут удалены.

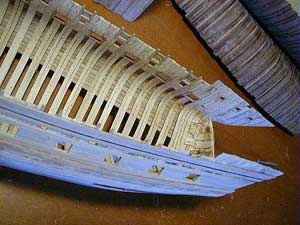

	Поскольку в своей нижней части шпангоуты сошкурены до "нуля", то, прежде чем обшивать нижнюю часть, нужно вынуть матрицу. Иначе вы легко приклеите рейки не только к шпангоуту, но и к матрице. На этом этапе и заключается "изюминка" способа: так как матрица разборная, то сначала легко вынимается центральная часть часть среднего блока, затем остальные две части среднего блока, кормовой и носовой блоки сдвигаются к центру и вынимаются.
