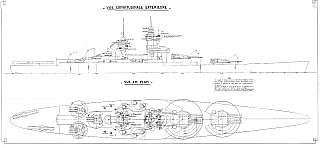

Чертёж модели Линкора Ришельё / Battleship RICHELIEU (1940) для сборки и историческая справка
- Название:Чертёж модели Линкора Ришельё / Battleship RICHELIEU (1940) для сборки и историческая справка
- Категория:Броненосцы / Линкоры
- Период / век:После 1900 года
- Формат:tif
- Масштаб модели:1:?
- Размер:87,3 Мб.
- Сложность:Среднє
- Страна:Франция
Чертёж модели Линкора Ришельё / Battleship RICHELIEU (1940) для сборки и историческая справка
Историческая сводка:
Французский линкор «Ришельё» стал одним из самых мощных кораблей Европы конца 1930-х годов и символом амбициозной морской программы Франции перед Второй мировой войной. Он сочетал высокую скорость, тяжёлое вооружение и прогрессивную конструкцию, превосходя многие европейские линкоры своего времени.
Проектирование и назначение
В середине 1930-х годов Франция стремилась противостоять росту военно-морской мощи Италии и Германии. Проект линкоров типа Richelieu должен был объединить:
-
скорость крейсерского класса,
-
тяжёлое вооружение,
-
улучшенную защиту от снарядов и торпед,
-
размещение главного калибра в двух носовых башнях — необычное, но продуманное решение для сокращения длины цитадели и улучшения броневой схемы.
«Ришельё» стал развитием типа Dunkerque, но значительно увеличенным и усиленным.
Конструкция и технические характеристики
Основные параметры
-
Водоизмещение: около 47 000 т (полное)
-
Длина: 247,8 м
-
Скорость: до 32 узлов
-
Экипаж: примерно 1550 человек (менялся по ходу службы)
Вооружение
-
Главный калибр: 8 × 380 мм (2 четырёхорудийные башни в носу)
-
Средний калибр: 9 × 152 мм
-
Зенитная артиллерия: большая смешанная группа 100-мм, 37-мм и 13,2-мм орудий
-
Позднее усилена американскими 40-мм «Бофорс» и 20-мм «Эрликонами».
Бронирование
-
Бортовой пояс: до 330 мм
-
Башни ГК: до 430 мм
-
Палуба: 150 мм в наиболее защищённых районах
Броневая защита была рассчитана на противостояние снарядам 381- мм итальянских линкоров.
Строительство и ввод в строй
«Ришельё» был заложен в Бресте в 1935 году и спущен на воду в 1939-м. Фактический ввод в строй произошёл в 1940 году — в крайне сложный момент истории Франции, когда страна оказалась на грани капитуляции.
Корабль в спешке вывели из Бреста, чтобы он не достался немецким войскам.
Служба во время Второй мировой войны
Дакар (1940–1942)
После эвакуации из Франции линкор базировался в Дакаре (Западная Африка). Здесь он пережил атаку британских и свободнофранцузских сил, пытавшихся вывести корабль из-под контроля режима Виши. В ходе боя «Ришельё» был повреждён, но остался на плаву.
Переход на сторону Свободной Франции
В 1943 году корабль окончательно присоединился к союзникам и прошёл масштабную модернизацию в США. На нём обновили системы управления огнём, усилили ПВО и улучшили надежность артиллерии.
Индийский океан (1944–1945)
После рефита «Ришельё» действовал в составе британского Восточного флота, поддерживая операции против Японии:
-
обстрел береговых объектов,
-
прикрытие авианосных групп,
-
участие в рейдах на Сурабайю и Суматру.
Для французского флота это был редкий случай активных действий столь крупного линкора на Тихом океане.
Послевоенная служба
После войны «Ришельё» вернулся во Францию и использовался как:
-
флагман флота,
-
учебный линкор,
-
корабль поддержки при операциях во Французском Индокитае.
Несмотря на мощность, эпоха линкоров стремительно уходила — место на море занимали авианосцы и ракетные корабли.
В 1956 году линкор вывели в резерв, а в 1968 году списали.
Оценка проекта и историческое значение
«Ришельё» считается одним из лучших европейских линкоров:
Плюсы
-
чрезвычайно мощная носовая броневая цитадель,
-
высокая скорость,
-
корабль хорошо выдерживал повреждения,
-
эффективный после модернизации.
Минусы
-
размещение всей главной артиллерии в носу давало ограничения сектору стрельбы;
-
четырёхорудийные башни были сложны в обслуживании;
-
корабль вступил в войну практически недостроенным.
Тем не менее «Ришельё» стал символом стойкости французского флота и одним из немногих крупных кораблей, прошедших войну от начала до конца, сохранив боеспособность.
Заключение
Линкор «Ришельё» — это яркий пример поздних «суперлинкоров» Европы: мощный, быстрый и хорошо защищённый корабль, построенный накануне заката эпохи артиллерийских гигантов. Его судьба отразила сложность политической и военной ситуации Франции во Второй мировой войне, а модернизация и служба на Тихом океане сделали его одним из наиболее интересных кораблей своего времени.
