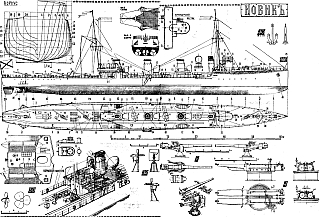

Чертёж модели Эскадренного миноносца Новик (Яков Свердлов) / Destroyer Novik (Yakov Sverdlov) (1911) для сборки и историческая справка
- Название:Чертёж модели Эскадренного миноносца Новик (Яков Свердлов) / Destroyer Novik (Yakov Sverdlov) (1911) для сборки и историческая справка
- Категория:Эсминцы
- Период / век:После 1900 года
- Формат:tif
- Масштаб модели:1:?
- Размер:0,4 Мб.
- Сложность:Среднє
- Страна:Россия
Чертёж модели Эскадренного миноносца Новик (Яков Свердлов) / Destroyer Novik (Yakov Sverdlov) (1911) для сборки и историческая справка
Историческая сводка:
Эскадренный миноносец «Новик», спущенный на воду в 1911 году, стал одним из самых выдающихся и инновационных кораблей русского флота начала XX века. Построенный на Путиловском заводе, он воплотил в себе передовые инженерные решения своего времени и оказал значительное влияние на дальнейшее развитие эсминцев в России и за её пределами. Позднее, в 1926 году, корабль был переименован в «Яков Свердлов», продолжив службу в составе советского флота.
Создание и конструктивные особенности
«Новик» проектировался как крупный, высокоскоростной и мощный эскадренный миноносец нового поколения. Главной целью было создание корабля, способного действовать вместе с линейными силами и выполнять широкий спектр задач: от торпедных атак до разведки.
Ключевые характеристики конструкции
-
Водоизмещение: ~1 260 т (полное)
-
Длина: около 100 м
-
Скорость: до 37 узлов — рекорд для своего времени и лучшая скорость среди эсминцев мира на момент вступления в строй
-
Энергетическая установка: паротурбинная, трёхвальная
-
Вооружение (первоначальное):
-
4 × 102-мм орудия
-
2 × 47-мм пушки
-
3 трёхтрубных 450-мм торпедных аппарата
-
Возможность постановки мин
-
Современники отмечали выдающуюся мореходность и управляемость корабля, а также необычайную для эсминцев дальность хода.
Служба в Первую мировую войну
С началом Первой мировой войны «Новик» стал одной из самых активных и результативных единиц Балтийского флота. Его скорость и мощь позволяли ему выполнять задачи, недоступные большинству эсминцев того времени.
Основные эпизоды службы
-
сопровождение крупных кораблей и защита минных постановок;
-
разведка и патрульные операции;
-
торпедные атаки и артиллерийские перестрелки с германскими кораблями;
-
успешные действия против немецких эсминцев и тральщиков.
«Новик» приобрёл репутацию дерзкого, стремительного и крайне эффективного боевого корабля, став одним из символов модернизации российского флота.
Гражданская война и дальнейшая судьба
Во время революционных событий экипаж корабля активно участвовал в действиях Балтийского флота. После войны эсминец был восстановлен и продолжил службу уже в составе Рабоче-крестьянского Красного флота.
В 1926 году корабль получил новое имя — «Яков Свердлов» — в честь видного деятеля советского государства.
В 1930-е годы эсминец использовался как учебный и сторожевой корабль, выполнял функции боевой подготовки и участвовал в манёврах.
Участие во Второй мировой войне
С началом Великой Отечественной войны «Яков Свердлов» действовал в составе сил Балтийского флота. Корабль обеспечивал конвоирование, огневую поддержку береговых подразделений и эвакуационные операции.
Гибель корабля
28 августа 1941 года, во время эвакуации Таллина (известной как «Таллинский прорыв»), эсминец подорвался на мине и затонул. Гибель «Якова Свердлова» стала одной из многочисленных потерь советских кораблей в ходе этой трагической операции.
Значение и наследие
Эскадренный миноносец «Новик» стал эталоном для последующих поколений российских эсминцев и дал название целому типу кораблей («новики»). Он сочетал в себе:
-
инновационную конструкцию,
-
большую скорость,
-
мощное вооружение,
-
универсальность в бою.
Для морской истории «Новик» — не просто боевой корабль, а символ прорыва в отечественном кораблестроении, оказавший влияние на развитие флотов разных стран.
