Mooring boat NAZWA — это специализированное портовое судно, предназначенное для выполнения швартовных операций, обслуживания причалов и вспомогательных работ в акваториях портов и гаваней. Судна данного типа широко применялись во второй половине XX века и отличались простой, но функциональной конструкцией, высокой манёвренностью и надёжностью.

Назначение и особенности конструкции

Основная задача швартовного катера — обеспечение безопасной стоянки судов у причала. NAZWA использовалась для:

• подачи и приёма швартовных концов;

• помощи при постановке судов к причалу;

• перемещения оборудования и снабжения в портовой зоне;

• выполнения вспомогательных буксирных операций на малых дистанциях.

Корпус судна имеет классическую вытянутую форму с умеренным развалом бортов, что обеспечивает устойчивость и хорошую управляемость на малых скоростях. Невысокая осадка позволяет работать вплотную к причалам и в мелководных зонах.

Архитектура и внешний вид

По компоновке NAZWA относится к однопалубным рабочим катерам с центральной рубкой:

• Рубка управления расположена ближе к середине корпуса и обеспечивает круговой обзор.

• Носовая палуба свободная, оборудована швартовными кнехтами и направляющими для канатов.

• Кормовая часть используется для размещения лебёдок, бухт тросов и вспомогательного оборудования.

• Надстройка минималистична, что подчёркивает утилитарный характер судна.

Судя по чертежу, особое внимание уделено рабочим зонам палубы, а не комфорту экипажа, что типично для швартовных судов.

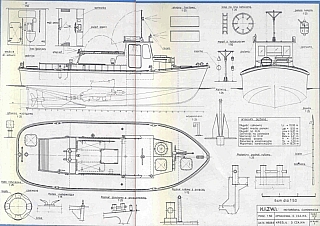

Чертёж Mooring Boat NAZWA

Представленный чертёж содержит полный набор проекций, необходимых для изучения конструкции или постройки масштабной модели:

• Вид сбоку — демонстрирует обводы корпуса, линию ватерлинии и пропорции надстройки.

• Вид сверху (план палубы) — показывает размещение рубки, люков, оборудования и швартовных устройств.

• Вид спереди и сзади — позволяет оценить форму носа и кормы, ширину корпуса и высоту борта.

• Конструктивные узлы — отдельные элементы рубки, мачты, кнехтов и деталей палубного оборудования.

Чертёж хорошо подходит как для судомоделистов, так и для любителей технической морской графики.

Интерес для моделистов

Mooring boat NAZWA представляет особый интерес для:

• сборки стендовых моделей в масштабах 1:50, 1:72 или 1:100;

• диорам с портовой тематикой;

• радиоуправляемых моделей рабочих судов.

Простота форм, небольшие размеры и выразительный силуэт делают этот катер отличным выбором для начинающих и опытных моделистов.

Заключение

NAZWA —典ичный представитель швартовных катеров своего времени: функциональный, лаконичный и полностью подчинённый рабочим задачам. Чертёж позволяет подробно изучить конструкцию судна и служит надёжной основой для создания точной масштабной модели или иллюстративного материала для сайта.
