Парусно-паровaя фрегата L’Isly стала одной из переходных форм боевых кораблей середины XIX века, когда военно-морские флоты мира искали оптимальное сочетание между традиционным парусным вооружением и новыми технологиями – паровыми машинами и гребными винтами. L’Isly принадлежала к ранним французским винтовым фрегатам, в которых одновременно применялись полное парусное вооружение и мощная паровая машина.

1. Исторический контекст

Появление корабля связано с технической революцией 1840–1850-х годов. Франция, как и Великобритания, активно модернизировала флот, чтобы не уступить в военно-морской гонке.

Ключевой целью было создать корабль, который:

• сохраняет автономность и дальность хода под парусами;

• имеет возможность маневрировать независимо от ветра;

• обеспечивает высокую скорость при боевых и транспортных задачах.

Фрегата L’Isly, названная в честь знаменитой французской победы при Исле (Isly, 1844), стала одним из таких новаторских кораблей.

2. Общие характеристики

По данным оригинальных чертежей:

Тип:

Парусно-винтовая (парусно-паровaя) фрегата

Мощность паровой машины:

650 л.с.

Движитель:

• гребной винт (hélice)

• один высокий дымоход

• боковые котельные отделения

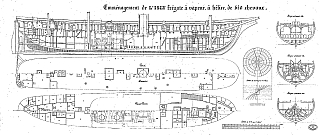

Палубы (по чертежам):

1. Батарейная палуба – размещение артиллерии

2. Палуба жилых помещений – каюты, кубрики, хозяйственные блоки

3. Твиндек и нижние отсеки – котлы, паровая машина, угольные ямы, погреба

3. Конструкция корпуса

Чертежи показывают:

Обводы корпуса

Широкая, плавно сужающаяся носовая часть обеспечивает хорошее удержание курса под парусами.
Корма выполнена уже по ранней схеме винтовых фрегат: корма "клиперная", но ещё не полностью обводного типа, как у более поздних кораблей.

Поперечные сечения (AB, CD, EF)

• массивный киль

• тяжелый набор для компенсации массы машинного отделения

• развитые шпангоуты посредине корпуса

Кормовая часть (отдельный проект кормы 1849 г.)

Содержит:

• конструкцию под вал гребного винта

• подрулевое пространство

• усиления, характерные для ранних винтовых кораблей

Фрегата L’Isly строилась как экспериментальный корабль, поэтому корма была оформлена особо тщательно.

4. Паровая машина и энергетическая установка

На чертежах видны:

• два цилиндра

• продольные балки крепления

• система трубопроводов

• котельные отделения по бортам

Машина мощностью 650 л.с. позволяла:

• идти против ветра

• маневрировать в узких проливах

• сохранять боевую эффективность при штиле

Это делало L’Isly одним из первых полноценных «боевых винтовых фрегатов».

5. Парусное вооружение

Хотя корабль имел паровую машину, он оставался полноценным трёхмачтовым фрегатом, способным ходить под полными парусами.

Преимущества такого решения:

• экономия угля

• огромная дальность

• возможность длительной автономии

• высокая скорость на галфвинде

6. Внутреннее устройство

На чертежах со схемами помещений отмечены:

Батарейная палуба

• орудия по бортам

• центральный погон для подачи боеприпасов

• люки, лестницы и вьюшки

Жилые палубы

• каюты офицеров в корме

• кубрики команды в носу

• камбузы, кладовые, трюмы

Нижние уровни

• погреба боеприпасов

• угольные ямы

• машинное отделение

Фрегата имела хорошо продуманную систему вентиляции — крайне важную для корабля, где размещались котлы и уголь.

7. Боевой потенциал

Как типичная винтовая фрегата, L’Isly несла около 30–40 пушек (точное число варьировало в зависимости от конфигурации). Её функции включали:

• охрану торговых путей

• сопровождение транспортов

• демонстрацию флага

• участие в экспедиционных операциях

8. Значение фрегаты L’Isly

Корабль стал важным этапом преобразования французского флота:

• показал реальность совмещения парусов и винта

• доказал эффективность паровой машины в дальнем плавании

• стал прототипом для следующих поколений винтовых фрегат

• участвовал в становлении «переходного флота» между эпохой парусов и эпохой брони

L’Isly – это живой пример инженерного поиска середины XIX века.

9. Заключение

Парусно-паровaя фрегата L’Isly — это уникальное сочетание элегантности парусного корабля и силы парового двигателя. Её чертежи, сохранённые в архивах, дают редкую возможность увидеть устройство ранних винтовых фрегат и проследить развитие мировой кораблестроительной мысли.
