Крейсер «JUPITER» представляет собой многоцелевой ракетно-артиллерийский корабль среднего водоизмещения, спроектированный по классической архитектуре послевоенных крейсеров. Его конструкция сочетает мощную артиллерийскую башенную установку, развитые средства ПВО и модернизированные радиолокационные комплексы. Судя по компоновке, крейсер предназначался для действия как в составе эскадры, так и самостоятельно — выполняя задачи противовоздушной обороны, огневой поддержки и охраны морских коммуникаций.

Конструктивные особенности

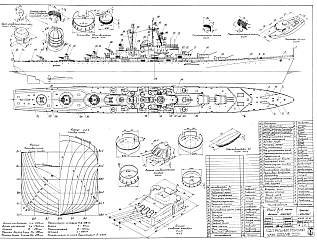

Корпус корабля выполнен по гладкопалубной схеме с характерным для крейсеров вытянутым форштевнем и обводами, обеспечивающими высокую скорость и устойчивость на волнении. На чертеже представлены:

• Носовые шпангоуты, демонстрирующие тонкие, обтекаемые линии корпуса.

• Полный набор поперечных сечений, что указывает на тщательную проработку гидродинамики.

• Двухъярусная надстройка с размещением радиолокационных станций.

Высокий фальшборт в носовой части обеспечивает защиту палубы от залива водой на больших скоростях.

Вооружение

Согласно схеме, крейсер несёт комплекс тяжёлой артиллерии и зенитных систем:

1. Главный калибр

В носовой части расположены две башни артиллерии крупного калибра. Их конструкция типична для универсальных башен середины XX века — круговое наведение, броневые щиты и нижние боевые отделения.

2. Универсальная артиллерия

По бортам размещены башни среднего калибра, предназначенные для ПВО и борьбы с надводными целями. Симметричная схема позволяет вести огонь в любых направлениях.

3. Зенитные автоматы

Множественные точки легких автоматов близко к надстройке обеспечивают круговую ПВО ближнего радиуса.

4. Пусковые устройства

На чертеже присутствуют элементы, похожие на ракетные направляющие — вероятно, модернизация проекта включала зенитные ракеты ближнего действия.

Авиагруппа

Корма включает:

• вертолётную площадку или катапультный район (в зависимости от версии проекта),

• ангарные помещения для обслуживания летательного аппарата.

Это повышало возможности корабля в разведке и противолодочной обороне.

Радиолокация и связь

Надстройка оборудована:

• РЛС обнаружения воздушных целей (крупная антенная решётка сверху),

• РЛС управления огнём артиллерии (круглые антенны на башнях и мачтах),

• командно-вычислительным постом, интегрированным в центральную рубку.

Система датчиков типична для модернизированных крейсеров НАТО/США 1950–1960-х годов.

Жилые и служебные помещения

На схеме отмечены:

• камбуз,

• кают-компания,

• жилые кубрики экипажа,

• машинные и котельные отделения,

• помещения боеприпасов.

Планировка обеспечивает разнесение жизненно важных отсеков по длине корпуса — важное условие для повышения живучести.

Силовая установка

По структуре машинных отделений можно предположить, что крейсер оснащался:

• паротурбинной установкой,

• двумя винтами,

• сложной системой котлов и редукторов.

Такая схема давала высокую скорость, типичную для крейсеров — 30+ узлов.

Назначение и применение

Крейсер «JUPITER» относится к универсальному типу кораблей, способных выполнять:

• противовоздушную оборону эскадры,

• артиллерийскую поддержку высадки,

• сопровождение конвоев,

• борьбу с надводными кораблями,

• разведку и патрульные задачи.

Наличие авиационной площадки и развитой РЛС делало его эффективным в разведывательно-ударных операциях.

Заключение

Представленный на схеме крейсер «JUPITER» — это классический образец переходной эпохи: от артиллерийских крейсеров к ракетным. Он сочетает мощное башенное вооружение, развитые средства ПВО и современные для своего времени электронные системы, оставаясь универсальным и многофункциональным боевым кораблём.
