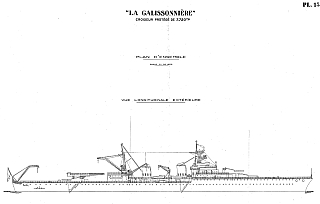

Чертёж модели Лёгкого крейсера Ла Галиссоньер / cruiser protected LA GALISSONNIERE (1933) для сборки и историческая справка
- Название:Чертёж модели Лёгкого крейсера Ла Галиссоньер / cruiser protected LA GALISSONNIERE (1933) для сборки и историческая справка
- Категория:Крейсеры
- Период / век:После 1900 года
- Формат:tif
- Масштаб модели:1:?
- Размер:22,6 Мб.
- Сложность:Среднє
- Страна:Франция
Чертёж модели Лёгкого крейсера Ла Галиссоньер / cruiser protected LA GALISSONNIERE (1933) для сборки и историческая справка
Историческая сводка:
Крейсер La Galissonnière — головной корабль одноимённой серии французских лёгких крейсеров, спроектированных в начале 1930-х годов в ответ на усиление военно-морских сил Италии. Корабль сочетал мощное вооружение, хорошую мореходность и высокую живучесть, что сделало его одним из наиболее удачных проектов лёгких крейсеров своего времени.
Заложенный в 1931 году и вступивший в строй в 1935-м, La Galissonnière стал образцом сбалансированной конструкции, отвечавшей условиям Вашингтонского морского договора и реальным потребностям французского флота в Средиземноморье.
Конструкция и особенности проекта
Архитектура корпуса
Крейсер имел характерный для французских кораблей межвоенного периода силуэт с развитой носовой надстройкой и мощной мачтой. Корпус отличался хорошей обводкой, обеспечивавшей стабильность и уверенное поведение на волне.
Бронирование
Для лёгкого крейсера La Galissonnière имел весьма серьёзную защиту:
-
броневой пояс: до 105 мм,
-
боевая рубка: 100 мм,
-
палуба: до 38 мм,
-
башни ГК: до 100 мм.
Это делало крейсер устойчивым к огню кораблей своего класса и некоторым ударам тяжёлых крейсеров.
Энергетическая установка
Корабль оснащался паровыми турбинами Rateau-Bretagne, четырьмя котлами и развивал:
-
мощность: 84 000 л.с.,
-
скорость: до 31–32 узлов.
Дальность плавания позволяла уверенно вести операции в Средиземном море и Атлантике.
Вооружение
Главный калибр
-
9 × 152-мм орудий в трёх трёхорудийных башнях (две в носу, одна в корме).
Орудия были точными, скорострельными и отличались удачной баллистикой.
Зенитное вооружение
На момент ввода в строй:
-
8 × 90-мм универсальных орудий,
-
8 × 37-мм установок,
-
пулемёты 13,2 мм.
До и после войны состав ПВО усиливался.
Торпедное вооружение
-
два трёхтрубных 550-мм торпедных аппарата.
Авиационная группа
Крейсер нёс катапульту и до 2 гидросамолётов-разведчиков Loire или Gourdou-Leseurre.
Служба и участие в войне
Предвоенный период
После ввода в состав флота La Galissonnière служил в Средиземноморской эскадре, участвовал в многочисленных учениях и дипломатических визитах.
Вторая мировая война
На момент капитуляции Франции корабль находился в составе флота Виши. В ноябре 1942 года, во время немецкой операции в Тулоне, экипаж затопил крейсер, чтобы избежать его захвата Кригсмарине.
La Galissonnière позже был поднят, но повреждения оказались слишком серьёзными, и корабль не вернулся в строй.
Оценка проекта
Лёгкие крейсера типа La Galissonnière считаются одними из наиболее удачных в Европе:
-
отличная защита,
-
сбалансированное вооружение,
-
высокая манёвренность,
-
надёжность конструкции.
Они превосходили многие корабли аналогичного класса своей эпохи, включая итальянские лёгкие крейсера, под которые и проектировались.
Тактико-технические характеристики (ТТХ)
Водоизмещение: ~7600 т (стандартное), до 9000 т полное
Длина: 179,5 м
Ширина: 17,5 м
Осадка: 5,3 м
Скорость: 31–32 узла
Экипаж: около 540 человек
Вооружение:
-
ГК: 9 × 152 мм
-
ПВО: 8 × 90 мм; 37 мм; 13,2 мм
-
Торпеды: 6 × 550 мм
-
Авиация: 1 катапульта, до 2 гидросамолётов
Заключение
Крейсер La Galissonnière стал ярким представителем французского кораблестроения 1930-х годов. Он сочетал мощное вооружение, прочную защиту и продуманную архитектуру. Несмотря на краткую активную службу, корабль оставил заметный след в истории флота и считается одним из лучших лёгких крейсеров своего времени.
