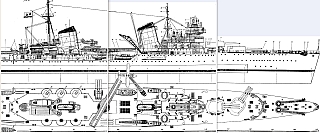

Чертёж модели Лёгкого крейсера Молотов / Light cruiser Slava Molotov (1937) для сборки и историческая справка
- Название:Чертёж модели Лёгкого крейсера Молотов / Light cruiser Slava Molotov (1937) для сборки и историческая справка
- Категория:Крейсеры
- Период / век:После 1900 года
- Формат:tif
- Масштаб модели:1:?
- Размер:0,6 Мб.
- Сложность:Среднє
- Страна:Россия
Чертёж модели Лёгкого крейсера Молотов / Light cruiser Slava Molotov (1937) для сборки и историческая справка
Историческая сводка:
Лёгкий крейсер «Молотов» стал одним из наиболее заметных кораблей советского ВМФ предвоенного периода. Относясь к модернизированному проекту 26-бис, он представлял собой дальнейшее развитие крейсеров типа «Киров» и сочетал высокую скорость, мощную артиллерию и внушительную дальность плавания. Закладка корабля состоялась в 1937 году, а в строй Черноморского флота он вступил в 1939-м.
Создание и проектирование
После получения опыта строительства первых советских крейсеров проекта 26 руководство ВМФ стремилось улучшить их мореходность и огневую мощь. Проект 26-бис включал ряд важных изменений:
-
усиление бронирования корпуса;
-
улучшение системы ПВО;
-
переработку надстроек под новую компоновку оборудования;
-
модернизацию силовой установки.
Крейсер «Молотов» строился на Николаевском заводе им. Марти. При спуске на воду он был одним из самых современных кораблей Черноморского флота.
Конструкция и технические характеристики
Размерения и корпус
-
Водоизмещение: около 8 000 тонн (полное – до 9 300 т).
-
Длина: ~191 м.
-
Ширина: 17,7 м.
-
Осадка: 5,9 м.
Высокий корпус с длинным форштевнем обеспечивал хорошую мореходность и устойчивость при стрельбе.
Вооружение
Главный калибр:
-
9 × 180-мм орудий Б-1-П в трёх трёхорудийных башнях.
Артиллерия ПВО (на момент ввода в строй):
-
6 × 100-мм универсальных орудий;
-
9 × 45-мм полуавтоматических пушек;
-
4 × 12,7-мм пулемётов.
Торпедное вооружение:
-
6 торпедных аппаратов калибра 533 мм.
Авиационное вооружение:
-
катапульта, 1 гидросамолёт КОР-1 (в начале службы).
Силовая установка
-
6 котлов и 2 турбозубчатых агрегата;
-
мощность — около 126 500 л.с.;
-
максимальная скорость — до 36 узлов, что делало «Молотов» одним из самых быстрых крейсеров своего времени.
Служба во время Второй мировой войны
С началом Великой Отечественной войны «Молотов» активно действовал в составе Черноморского флота:
Основные операции:
-
Оборона Одессы и Севастополя: корабль обеспечивал артиллерийскую поддержку, перевозил войска и осуществлял огневые рейды по позициям противника.
-
Высадочные операции: участвовал в Керченско-Феодосийской десантной операции.
-
Конвоирование: сопровождал транспорты в условиях постоянной угрозы авиации Люфтваффе.
В 1942 году крейсер получил серьёзные повреждения после попадания немецкой авиабомбы: была разрушена кормовая часть, потеряны рулевые механизмы. Тем не менее корабль смог сохранить плавучесть, был восстановлен и вновь вернулся в строй.
Послевоенная служба и переименование
После ремонта корабль служил на Черноморском флоте вплоть до конца 1950-х годов. В 1957 году он был переименован в «Слава», поскольку имя Молотова после политических изменений решено было исключить из флота.
В 1960-е годы корабль использовался как учебный, а затем списан. Окончательно разобран в конце 1970-х.
Значение корабля
Лёгкий крейсер «Молотов» стал важным этапом в развитии советского кораблестроения. Он сочетал:
-
мощную артиллерию;
-
рекордную скорость;
-
усиленную защиту;
-
современное для своего времени радиолокационное оборудование (позже добавленное).
Корабль прошёл большую боевую историю и стал символом стойкости Черноморского флота в тяжёлые годы войны.
Заключение
«Молотов» — один из наиболее узнаваемых крейсеров довоенного СССР. Его силуэт, мощные башни 180-мм калибра и значительный вклад в оборону Черноморского побережья делают его объектом интереса моделистов, историков и всех, кто изучает развитие советского флота.
