Галиот «Ле Чапман» (Le Chapman) — это типичное прибрежно-морское грузовое судно начала XIX века, построенное по проекту, разработанному по методикам знаменитого шведского кораблестроителя Фредерика Генрика Чапмана. В чертеже, датированном 1806 годом, подробно показана его конструкция, пропорции корпуса и особенности архитектуры, характерные для поздних европейских галиотов.

Исторический контекст

В конце XVIII — начале XIX века галиоты широко использовались во Франции, Голландии, в странах Северного моря и Балтики. Это были универсальные суда малой и средней грузоподъёмности, предназначенные для:

• перевозки товаров между прибрежными городами,

• каботажного плавания,

• доставки грузов в порты с мелководным подходом,

• снабжения и вспомогательных задач при военных флотах.

Проекты Чапмана отличались улучшенной обтекаемостью корпуса, повышенной остойчивостью и удобством постройки, что сделало их популярными среди европейских судостроителей начала XIX века.

Тип корабля

«Ле Чапман» относится к классу:

Галиот (Galiote)

Небольшое двухмачтовое судно с округлыми обводами и развитым парусным вооружением, ориентированным на устойчивую работу в прибрежных условиях.

От галеона, с которым иногда ошибочно путают его название (из-за искажённого написания «gallion»), галиот отличается совершенно иным предназначением и конструкцией.

Конструктивные особенности

По чертежу 1806 года можно выделить следующие характеристики:

Корпус

• Широкий, округлый, с плавным подъемом форштевня.

• Небольшая осадка, позволяющая заходить в реки и мелководные гавани.

• Гармоничные обводы, характерные для работ Чапмана — сочетание грузоподъёмности и хорошей мореходности.

Парусное вооружение

• Обычно две мачты: грот и бизань.

• На грот-мачте — прямые или косые паруса, в зависимости от района эксплуатации.

• На бизани — косое вооружение, обеспечивающее манёвренность.

Надстройка

• Короткая рубка в кормовой части.

• Просторная палуба для работы с грузом.

• Большой люк в трюм для погрузки товаров.

Назначение

Главная роль «Ле Чапмана» — торговое и транспортное судно, идеальное для:

• перевозки древесины, соли, тканей, зерна,

• связи между портами,

• снабжения больших судов или военных подразделений.

Чертёж 1806 года

На сохранившемся чертеже присутствуют:

• общий боковой вид,

• теоретический чертёж с шпангоутами,

• вид корпуса в проекции сверху,

• подробные размеры и пропорции,

• авторская подпись и указание на принадлежность к типу «galiote».

Этот чертёж ценен для моделистов — он позволяет довольно точно воссоздать внешний вид и форму корпуса без необходимости искать дополнительные источники.

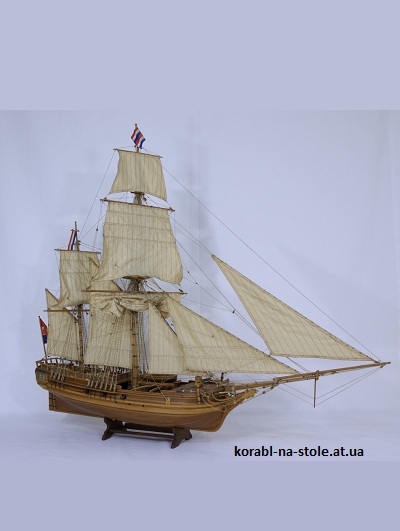

Значение для моделизма

Галиоты редко встречаются среди популярных моделей, однако «Ле Чапман» представляет собой:

• красивый и необычный тип европейской парусной архитектуры,

• удобный корпус для сборки как начинающим, так и опытным моделистам,

• исторически точный пример судостроения начала XIX века.

Модель этого корабля может стать удачным дополнением коллекции судов торгового и прибрежного флота.

Заключение

Галиот «Ле Чапман» (1806) — яркий представитель европейских грузовых судов эпохи наполеоновских войн. Его конструкция, основанная на проектах Чапмана, сочетает практичность, устойчивость и изящность линий. Благодаря сохранившимся чертежам, этот корабль доступен для детального изучения и точного моделирования.
